تفاوت شیر برقی (سولنوئید والو) و شیر دستی در خطوط هوای فشرده بیشتر به روش کنترل، سرعت واکنش، قابلیت اتصال به سیستم های اتوماسیون و میزان دخالت اپراتور مربوط می شود. شیر دستی برای قطع و وصل جریان هوا با نیروی انسانی استفاده می شود، اما شیر برقی کمپرسور باد با دریافت فرمان الکتریکی، مسیر عبور هوای فشرده را تغییر می دهد.
در خطوط صنعتی که نیاز به کنترل سریع، تکرارپذیر و اتوماتیک وجود دارد، سولنوئید والو انتخاب مناسب تری است، در حالی که شیر دستی برای مدارهای ساده و کم تغییر کاربرد بیشتری دارد.

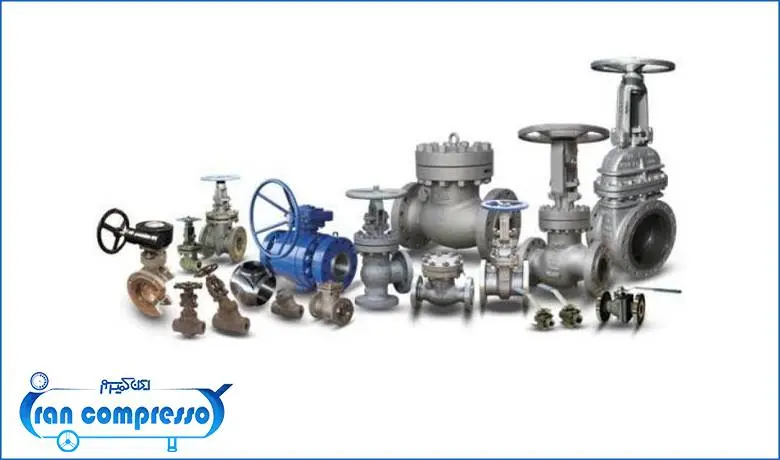

شیر دستی چیست؟
شیر دستی یکی از ساده ترین تجهیزات کنترلی در سیستم های پنوماتیک است که تغییر مسیر یا قطع و وصل جریان هوای فشرده توسط نیروی اپراتور انجام می شود. این نوع شیر دارای اهرم، دسته گردان یا مکانیزم فشاری است که با حرکت مکانیکی، وضعیت داخلی شیر را تغییر می دهد.
در شیرهای دستی، هیچ قطعه الکتریکی مانند بوبین یا سیم پیچ وجود ندارد و عملکرد کاملا وابسته به حرکت فیزیکی کاربر است. یکی از ویژگی های مهم شیر دستی این است که اپراتور باید مستقیما به محل نصب شیر دسترسی داشته باشد. بنابراین در سیستم هایی که تعداد عملیات زیاد است یا تجهیزات در فاصله دور قرار دارند، استفاده از آن محدود می شود. انواع رایج شیرهای دستی شامل موارد زیر هستند:
- شیر دستی دو راهه برای قطع و وصل جریان هوا
- شیر دستی سه راهه برای تغییر مسیر سیگنال پنوماتیک
- شیر دستی چهار یا پنج راهه برای کنترل جک های پنوماتیکی دوطرفه

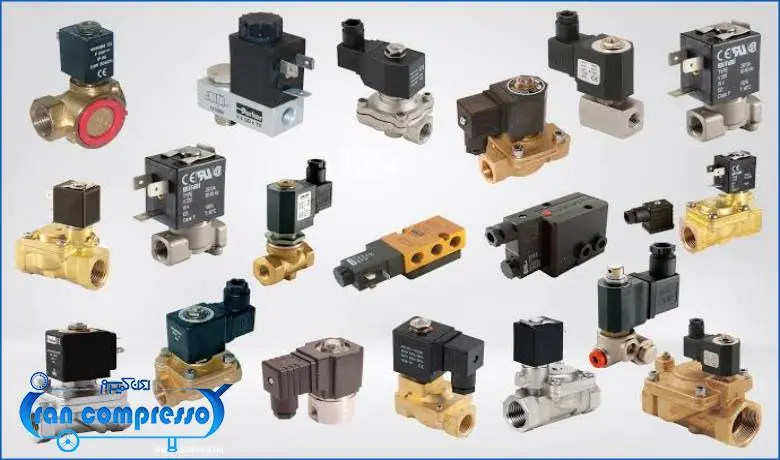

شیر برقی چیست؟
شیر برقی (Solenoid Valve) یک شیر کنترل پنوماتیک است که تغییر وضعیت آن توسط نیروی الکترومغناطیسی انجام می شود. این شیر دارای یک بوبین الکتریکی است که با دریافت ولتاژ، میدان مغناطیسی ایجاد کرده و باعث حرکت قسمت داخلی شیر مانند اسپول یا پلانجر می شود.
در سیستم های هوای فشرده، سولنوئید والو برای کنترل جک های پنوماتیک، شیرهای صنعتی، تجهیزات اتوماسیون و خطوط تولید استفاده می شود. عملکرد شیر برقی به این شکل است که فرمان الکتریکی از PLC، رله، کنترلر یا سنسور دریافت شده و بوبین شیر فعال می شود. سپس مسیر ورود و خروج هوای فشرده تغییر کرده و عملگر پنوماتیک حرکت می کند.
مهم ترین مشخصات فنی شیرهای برقی که یکی از لوازم یدکی کمپرسور باد است عبارتند از:
- ولتاژ کاری بوبین مانند 12V، 24V یا 220V
- تعداد پورت ها مانند 2/2، 3/2، 5/2 و 5/3
- فشار کاری قابل تحمل
- دبی عبور هوا (Flow Rate)
- زمان پاسخ دهی شیر
- نوع عملکرد نرمال باز یا نرمال بسته
تفاوت شیر برقی و شیر دستی در یک نگاه
|
ویژگی |
شیر دستی |
شیر برقی (Solenoid Valve) |
|
روش کنترل |
با حرکت دست اپراتور | با فرمان الکتریکی و بوبین |
| سرعت عملکرد | وابسته به سرعت کاربر |
بسیار سریع و مناسب اتوماسیون |
|
نیاز به برق |
ندارد | دارد |
| قابلیت اتصال به PLC | ندارد |
دارد |
|
مناسب برای خطوط اتوماتیک |
محدود | بسیار مناسب |
| هزینه اولیه | کمتر |
بیشتر |
|
تعمیرات |
سادهتر | نیازمند بررسی بوبین و قطعات برقی |
| مصرف انرژی | بدون مصرف انرژی |
دارای مصرف برق هنگام فعال بودن |
|
کنترل از راه دور |
امکان پذیر نیست | امکان پذیر |
| دقت تکرار عملکرد | وابسته به اپراتور |
بالا و ثابت |
کاربرد شیر برقی و شیر دستی در صنایع مختلف
کاربرد شیر برقی شامل خطوط تولید خودکار کارخانه ها برای کنترل جک های پنوماتیک و دستگاه های بسته بندی برای کنترل حرکت دقیق سیلندرها است. دیگر کاربردهای شیر برقی شامل موارد زیر است:
- ماشین آلات CNC و تجهیزات اتوماسیون صنعتی
- صنایع غذایی برای کنترل مسیر سیالات و هوای فشرده
- تجهیزات رباتیک و سیستم های مونتاژ
- سیستم های انتقال مواد با عملگرهای پنوماتیکی
- دستگاه های تزریق و فرآوری پلاستیک
- خطوط تولید دارویی که نیاز به کنترل تکرارپذیر دارند
کاربردهای شیر دستی در صنایع مختلف عبارتند از:
- خطوط هوای فشرده کارگاههای کوچک
- مسیرهای بای پس و تعمیرات تجهیزات پنوماتیک
- قطع کردن هوای بخش های مختلف کارخانه هنگام سرویس
- سیستم هایی که نیاز به تغییر وضعیت محدود دارند
- مدارهای آموزشی و آزمایشگاهی پنوماتیک
- تجهیزات کم هزینه بدون نیاز به کنترل اتوماتیک

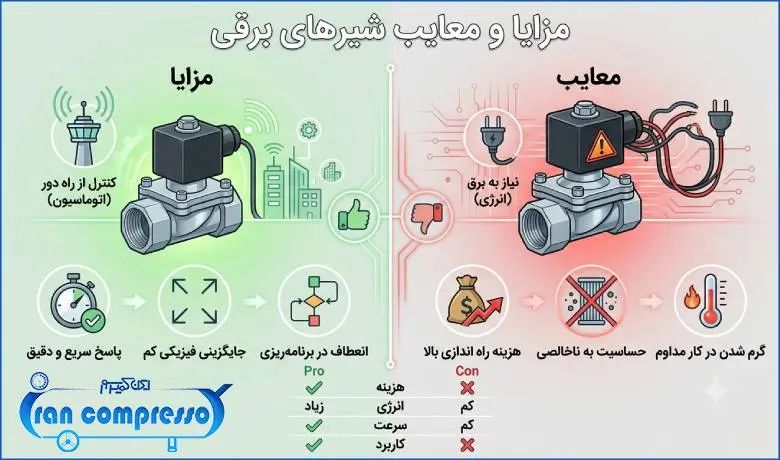

مزایا و معایب شیرهای برقی
- سرعت عملکرد بالا: شیرهای برقی در مدت زمان بسیار کوتاه تغییر وضعیت می دهند و برای سیستم هایی که سیکل کاری سریع دارند مناسب هستند.
- قابلیت اتوماسیون: مهم ترین مزیت سولنوئید والو امکان کنترل توسط PLC و سیستم های هوشمند است. این ویژگی باعث کاهش خطای انسانی و افزایش دقت فرآیند می شود.
- امکان کنترل از راه دور: در کارخانه های بزرگ، اپراتور می تواند بدون حضور کنار دستگاه، وضعیت شیر را تغییر دهد.
- عملکرد یکنواخت: فرمان الکتریکی باعث می شود عملکرد شیر در هزاران سیکل کاری تقریبا ثابت باقی بماند.
- نیاز به برق: برای فعال شدن شیر، وجود منبع تغذیه الکتریکی ضروری است.
- حساسیت به شرایط محیطی: گردوغبار، رطوبت و دمای بالا می توانند روی عملکرد بوبین و قطعات داخلی تاثیر بگذارند.
- هزینه بالاتر: قیمت شیر برقی نسبت به شیر دستی بیشتر است، زیرا دارای قطعات الکتریکی و ساختار پیچیده تری است.

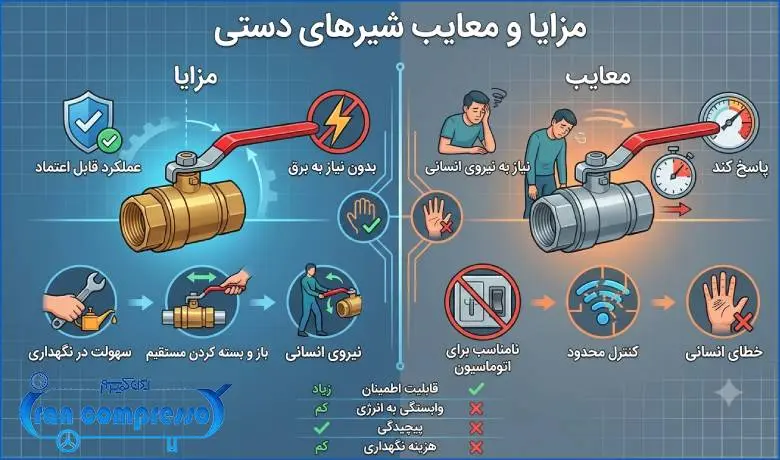

مزایا و معایب شیرهای دستی
شیرهای دستی به دلیل ساختار ساده، قیمت مناسب و عدم نیاز به برق، گزینه ای اقتصادی و قابل اعتماد هستند؛ اما کنترل دستی و دقت کمتر در اتوماسیون از محدودیت های آن ها به شمار می رود. مزایا و معایب استفاده از شیرهای دستی شامل موارد زیر است:
- ساختار ساده و مقاوم: نبود قطعات الکتریکی باعث میشود شیر دستی خرابی کمتری داشته باشد.
- هزینه خرید پایین تر: برای مدارهای ساده، استفاده از شیر دستی هزینه تجهیزات را کاهش می دهد.
- عدم نیاز به برق: در محیط هایی که دسترسی به برق وجود ندارد، شیر دستی گزینه مناسبی است.
- وابستگی به اپراتور: تمام تغییرات باید توسط نیروی انسانی انجام شود و امکان خطای کاربر وجود دارد.
- سرعت پایین تر: در خطوط تولید سریع، عملکرد دستی باعث کاهش سرعت فرآیند می شود.
- نبود قابلیت کنترل هوشمند: شیر دستی نمی تواند مستقیما به سیستم های کنترلی و اتوماسیون متصل شود.
نتیجه گیری
انتخاب بین شیر برقی و شیر دستی در خطوط هوای فشرده به نوع کاربرد، میزان اتوماسیون و شرایط کاری سیستم بستگی دارد. شیر دستی برای مدارهای ساده، کم تغییر و اقتصادی مناسب است، اما در خطوط تولید صنعتی که نیاز به سرعت، دقت و کنترل خودکار وجود دارد، شیر برقی عملکرد بهتری ارائه می دهد.
سولنوئید والو با قابلیت اتصال به PLC و کنترل دقیق جریان هوا، بخش مهمی از سیستم های پنوماتیک مدرن محسوب می شود، در حالی که شیر دستی همچنان برای قطع و وصل های ساده و تعمیراتی کاربرد دارد. برای انتخاب و خرید انواع تجهیزات هوای فشرده با کیفیت صنعتی و دریافت مشاوره تخصصی، می توانید از خدمات و محصولات ایران کمپرسور استفاده کنید.
سوالات متداول
1. طول عمر شیر برقی بیشتر است یا شیر دستی؟
شیر دستی به دلیل نداشتن قطعات الکتریکی ساختار ساده تر و مقاومت بالاتری در شرایط سخت دارد، اما شیر برقی های صنعتی باکیفیت می توانند میلیون ها سیکل کاری را بدون مشکل انجام دهند.
2. قیمت شیر برقی و شیر دستی به چه عواملی بستگی دارد؟
قیمت این شیرها به عواملی مانند برند سازنده، جنس بدنه، تعداد پورت ها، فشار کاری، دبی عبوری، نوع اتصال، کیفیت قطعات داخلی و کاربرد صنعتی بستگی دارد.
3. هنگام خرید شیر برقی یا شیر دستی به چه نکاتی توجه کنیم؟
قبل از خرید باید فشار کاری سیستم، نوع سیال، اندازه پورت ها، میزان مصرف هوا، تعداد سیکل کاری و شرایط محیط نصب بررسی شود.
