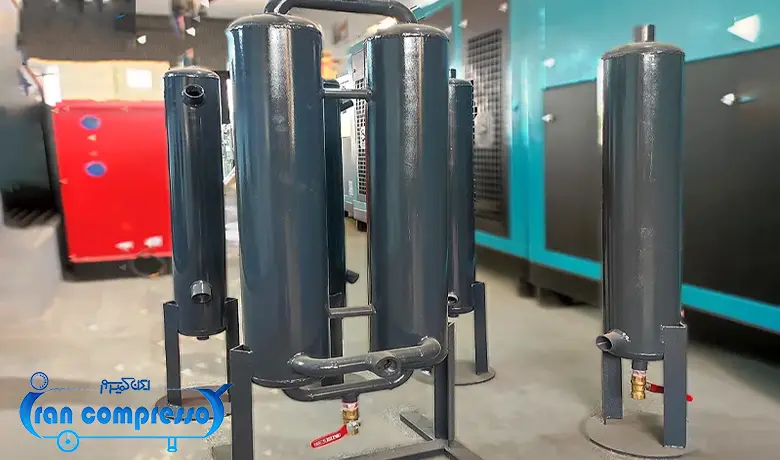

تله آبگیر کمپرسور باد نوعی فیلتر جدا کننده رطوبت است که آب و ذرات روغن مایع را به صورت مکانیکی از هوای فشرده جدا می کند. این قطعه را دقیقا بعد از کمپرسور یا قبل از تجهیزات پنوماتکی در خط تولید نصب می کنند که متکی بر نیروی گریز از مرکز کار می کند.
در تله آبگیر اگر رطوبت هوای فشرده گرفته نشود، قطعا باعث زنگ زدن داخل مخزن، آسیب به تجهیزات و ماشین آلات مختلف در خط تولید خواهد شد. البته به یاد داشته باشید که این قطعه فقط قطرات سرگردان مایع در هوای فشرده را جدا می کند و برای خشک کردن نهایی باید از رطوبت گیر پمپ باد استفاده کنید.
کاربرد تله آبگیر کمپرسور باد
کاربرد اصلی تله آبگیر کمپرسور باد برای جدا کردن آب مایع و ذرات روغن از جریان هوای فشرده در خروجی کمپرسور است تا از زنگ زدگی تجهیزات فلزی، خرابی ابزارهای بادی و یخ زدگی سیستم های پنوماتیکی در فصل زمستان جلوگیری شود. کمپرسور رطوبت موجود در هوا را به صورت قطرات آب در می آورد. از تله آبگیر کمپرسور باد به عنوان یک فیلتر مکانیکی برای جداسازی این قطرات استفاده می کنند.
نصب و به کارگیری تله آبگیر برای کارکرد بهتر تجهیزات بادی نیز سودمند است. به عنوان مثال تجهیزاتی مانند پیستوله رنگ پاش، جک های پنوماتیکی و یا سیستم های کنترل متکی بر هوای فشرده عملکرد بهتری خواهند داشت. نصب این فیلتر کمپرسور باد باعث افزایش طول عمر مفید انواع تجهیزات در سیستم های پنوماتیکی مانند شیرهای برقی و یا عملگرها می شود.

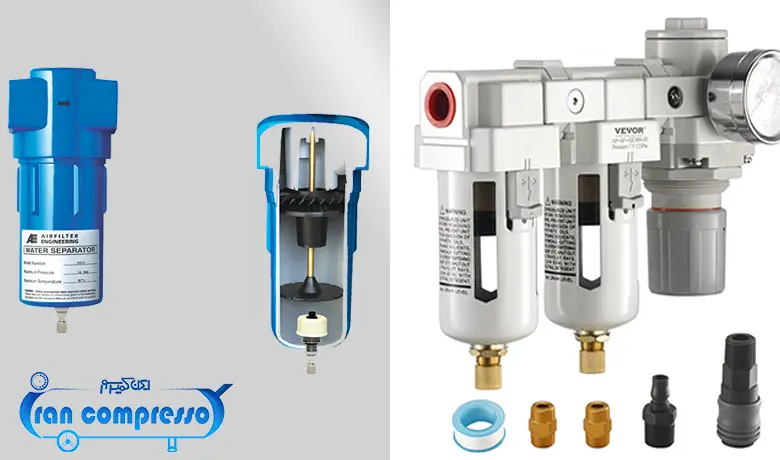

انواع تله آبگیر کمپرسور براساس مکانیزم تخلیه
انواع تله های آبگیر را براساس مکانیزم تخلیه با در نظر گرفتن هزینه ساخت و کارایی برای خنک کردن هوای فشرده دسته بندی می کنند. تله های گریز از مرکز ساختاری بسیار ساده، بدون قطعه مصرفی دارند و می توانند حجم بالایی از قطرات آب را با حداقل افت فشار جداسازی کنند.
مدل های پیشرفته تر با تکنولوژی متفاوت طراحی شده که هوای به مراتب تمیزتری را ارائه می کنند. انواع تله آبگیر کمپرسور باد بر اساس مکانیزم تخلیه به قرار زیر هستند:
- تخلیه دستی (Manual)
- تخلیه اتوماتیک برقی
- تخلیه اتوماتیک مکانیکی
تخلیه دستی (Manual)
تله آبگیر با تخلیه دستی ساده ترین و اقتصادی ترین مدل است که در پایین آن یک شیر سوزنی یا پیچ تخلیه تعبیه شده که در فواصل زمانی منظم توسط کاربر باز می شود تا آب جمع شده در مخزن تخلیه گردد. مزیت اصلی این مدل علاوه بر قیمت پایین قطعا طراحی ساده بدون نیاز به برق یا شناور است.
اما اگر تخلیه دستی فراموش شود، سطح آب بالا آمده و از خروجی سرریز می شود. در این صورت هوای فشرده بیش از قبل مرطوب خواهد شد. از این نوع تله آبگیر کمپرسور باد صرفا در کارگاه های خانگی و یا کمپرسورهای کوچک کارگاهی استفاده می کنند.
تخلیه اتوماتیک برقی با تله آبگیر
تله آبگیر با تخلیه اتوماتیک برقی، مدلی پیشرفته است که با حذف عامل انسانی، امنیت سیستم و هوای کاملا خشک کمپرسور را تضمین می کند. در این نوع از یک شیر برقی (سلونوئید ولو) برای تخلیه آب استفاده شده است.
این شیر برقی به یک تایمر متصل است که در فواصل زمانی معین مثلا هر دو ساعت یکبار برای چند ثانیه عمل کرده و مسیر تخلیه آب را باز می کند. مزیت این مدل عملکرد بی نقص آن در خطوط تولید حساس، مکان ها با دسترسی دشوار و کمپرسورهای بزرگ است.
تخلیه اتوماتیک مکانیکی
تله های آبگیر با تخلیه مکانیکی راه حل میانه و بدون نیاز به برق هستند که فرایند تخلیه را کاملا خودکار انجام می دهند. در این تله ها از یک سیستم شناور (فلومتر) استفاده شده است. وقتی آب در مخزن تله بالا می آید، این شناور را بلند کرده و یک دریچه به شکل مکانیکی باز می شود. با خروج آب و پایین رفتن شناور این دریچه تخلیه مجددا بسته خواهد شد.
مزیت این نوع تله های آبگیر ترکیب سادگی مکانیکی با عملکرد خودکار است که به سیم کشی برق یا یادآوری اپراتور نیازی ندارد. اگر کاسه کثیف شود، شناور به لجن می چسبد و دیگر عملکرد دقیقی نخواهد داشت. برای همین از این نوع تله ها عموما برای محیط های نسبتا تمیز و کمپرسورهایی با حجم آبگیری متوسط استفاده می کنند.

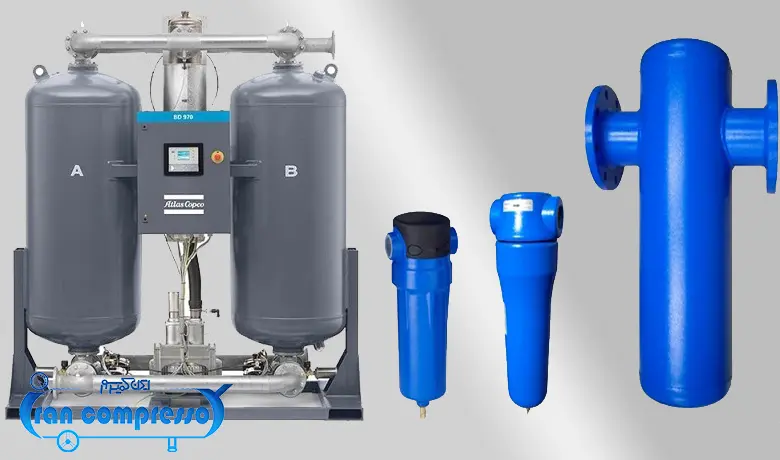

تفاوت تله آبگیر با درایر (Dryer)
تله آبگیر کمپرسور باد و درایر دو قطعه با هدف یکسان اما عملکرد متفاوت هستند. هر دو قطعه برای حذف رطوبت و خشک کردن کامل هوای فشرده کارایی دارند، اما در مراحل مختلفی استفاده می شوند. تفاوت تله آبگیر با درایر مرز فیزیکی نقطه شبنم است. به زبان ساده این دو قطعه مکمل یکدیگر هستند، تفاوت هر کدام از آن ها عبارتند از:
- وظیفه تله آبگیر کمپرسور
تله آبگیر کمپرسور باد مانند یک مانع فیزیکی عمل کرده و قطرات سرگردان اما سنگین آب و روغن را جدا می کند. در نهایت رطوبت هوا باقی مانده و مادامی که توانایی کافی برای کاهش دمای هوا را ندارد.
لذا ممکن است هوای بسیار مرطوب اما گرم وارد این قطعه شود و چون هیچ قطره آبی در هوا وجود ندارد، تله آبگیر کمپرسور باد نیز عکس العملی نشان نمی دهد. برای همین تله آبگیر نقش مکمل درایر را بازی کرده و باید قبل از آن نصب شود.
- وظیفه درایر
درایر دستگاه خشک کن هوا است و رطوبت را از هوای فشرده با پایین آوردن نقطه شبنم جذب می کند. هوا در درایر تا حدود نسبی به سرعت سرد می شود تا رطوبت موجود در آن به شکل قطرات آب درآمده و جدا شوند. البته هر درایر به یک تله آبگیر داخلی نیاز دارد تا همین قطرات آب ناشی از تشکیل نقطه شبنم را جذب نماید.
علت انتخاب تله آبگیر در کمپرسور باد
علت اصلی انتخاب تله آبگیر کمپرسور باد در اقتصادی بودن و محافظت فیزیکی فوری است. کمپرسورها به محض فشرده سازی هوا حجم عظیمی از آب مایع و روغن داغ را تولید میکنند که اگر فورا گرفته نشود، به عنوان یک عامل فرسایشی در کل سیستم پنوماتیک کارخانه توزیع خواهد شد. این قطعه به ظاهر ساده نقش کلیدی برای تداوم کار تجهیزات پنوماتیکی دارد.
راهنمای نصب تله آبگیر- کجا و چگونه نصب کنیم؟
تله آبگیر را دور از کمپرسور و نزدیک به تجهیزات پنوماتیکی و ابزارها نصب کنید. این قطعه باید در سمت خروجی کمپرسور نصب شود، اما برخی به اشتباه آن را دقیقا روی شیر خروجی نصب می کنند. هوا پس از شیر خروجی کمپرسور خیلی داغ است و ممکن است کاسه پلاستیکی تله آبگیر را ذوب کند.
از طرفی بخار آب در خروجی کمپرسور هنوز داغ است و قطره ای شکل نگرفته تا از طریق تله آبگیر جدا شود. لذا توصیه می کنیم که حداقل با یک زانویی و یک لوله آن را در فاصله ۷ الی ۱۰ متری از خروجی مخزن پمپ باد نصب کنید. اما اگر محیط کارگاه شما کوچک است، این فاصله را با یک لوله فلزی انعطاف پذیر مسی یا گالوانیزه به شکل مارپیچی یا زیگزاکی طراحی کنید.
تاثیر تله آبگیر بر کاهش هزینه های تعمیر و نگهداری
تله آبگیر کمپرسور با حذف عامل مخرب رطوبت از مشکلاتی مانند خوردگی فلزات، شستشوی روانکار و ضایعات تولید جلوگیری خواهد کرد. قیمت تله آبگیر کمپرسور باد در مقایسه با دیگر تجهیزات ناچیز است، اما در دراز مدت جلوی بسیاری از هزینه های تعمیراتی و نگهداری را می گیرد.
مواردی که بر کاهش هزینه های تله آبگیر می تواند داشته باشد شامل موارد زیر است:
- حذف هزینه تعویض زود هنگام ابزارهای بادی
- افزایش طول عمر مفید شیرهای برقی پنوماتیکی
- جلوگیری از خوردگی شدید و سریع جداره فلزی مخازن و لوله ها
- افزایش طول عمر مفید فیلترهای گران قیمت سیستم پنوماتیکی
- عملکرد بهتر درایر
جمع بندی
تله آبگیر کمپرسور باد یک ابزار کلیدی و کاملا اقتصادی در طراحی سیستم های پنوماتیکی و هوای فشرده است. این قطعه با جداسازی قطرات آب از زنگ زدن مخزن، شستشوی روانکارها، افت کیفیت و حتی توقف خط تولید در کارخانه های بزرگ جلوگیری می کند.
توصیه میشود که با اندک هزینه بیشتر یک تله آبگیر اتوماتیک برقی یا مکانیکی را تهیه کنید. در این صورت بدون دغدغه و برای همیشه هوای خشک مورد نیاز هر نوع پروژه کارگاهی و کارخانه ای را در اختیار دارید که می توانید از ایران کمپرسور تهیه کنید.
سوالات متداول
چرا کمپرسور باد آب تولید می کند؟
وقتی کمپرسور حجم زیادی از هوا را با فشار به داخل مخزن پمپ باد می فرستد، دمای هوا در اثر تراکم بالا رفته و سپس در مخزن کمپرسور سرد می شود. با سرد شدن ناگهانی ظرفیت نگهداری بخار آب در هوای متراکم کاهش پیدا می کند.
تله آبگیر کمپرسور باد را در کدام قسمت سیستم هوای فشرده نصب کنیم؟
بهترین محل نصب تله آبگیر، بعد از خروجی مخزن کمپرسور و قبل از ورود هوا به ابزار یا تجهیزات مصرف کننده است. در سیستم های حرفه ای تر، چند تله آبگیر در نقاط مختلف خط لوله نصب می شود تا حداکثر راندمان جداسازی رطوبت حاصل شود.
