مصرف هوای بکس بادی چقدر است؟ جدول CFM ابزارهای بادی پرمصرف

مصرف هوای بکس بادی به سایز درایو، قدرت ابزار و فشار کاری آن بستگی دارد. مدل های سبک حدود ۵ CFM و برخی مدل های حرفه ای و صنعتی حدود ۱۰ تا ۲۰ CFM یا بیشتر هوا مصرف می کنند. مصرف لحظه ای بعضی از بکس های صنعتی نیز ممکن است از ۴۰ CFM بیشتر شود.

برای انتخاب کمپرسور باد صنعتی، باید میزان مصرف ابزار و دبی واقعی خروجی کمپرسور را بررسی کنید. آشنایی با انواع کمپرسور باد و ظرفیت هوادهی آنها به شما کمک می کند گزینه مناسب را انتخاب کنید. قبل از خرید کمپرسور برای بکس بادی، باید مصرف هوای سایز موردنظرتان و فشار کار ی‌اش را بدانید.

مصرف هوای بکس بادی چگونه اندازه گیری می شود؟

واحد CFM حجم هوای مصرفی در هر دقیقه را نشان می دهد. با این حال، عدد درج شده در مشخصات ابزار همیشه به معنای مصرف ثابت آن نیست. بعضی سازندگان مصرف متوسط و بعضی دیگر مصرف ابزار در زمان بارگذاری را اعلام می کنند.

برای انتخاب کمپرسور، باید دبی هوای خروجی آن را در فشار کاری مورد نیاز بررسی کنید. ظرفیت اسمی پمپ به تنهایی معیار مناسبی نیست. همچنین افت فشار در شیلنگ، فیلتر، رگلاتور و اتصالات می تواند هوای دریافتی ابزار را کاهش دهد.

جدول مصرف هوای بکس بادی در سایزهای مختلف

میزان مصرف به مدل، قدرت موتور و نوع مکانیزم ضربه بستگی دارد. جدول زیر مقادیر تقریبی مورد نیاز برای برآورد اولیه ظرفیت کمپرسور را نشان می دهد:

این مقادیر تقریبی هستند و جایگزین مشخصات فنی ابزار نمی شوند. برای نمونه، شیکاگو پنوماتیک برای برخی گروه های بکس بادی، مقادیر مرجع ۵، ۱۰ و ۲۰ CFM را بر اساس سایز ابزار اعلام کرده است. پیش از انتخاب کمپرسور، مشخصات مدل مورد نظر را بررسی کنید.

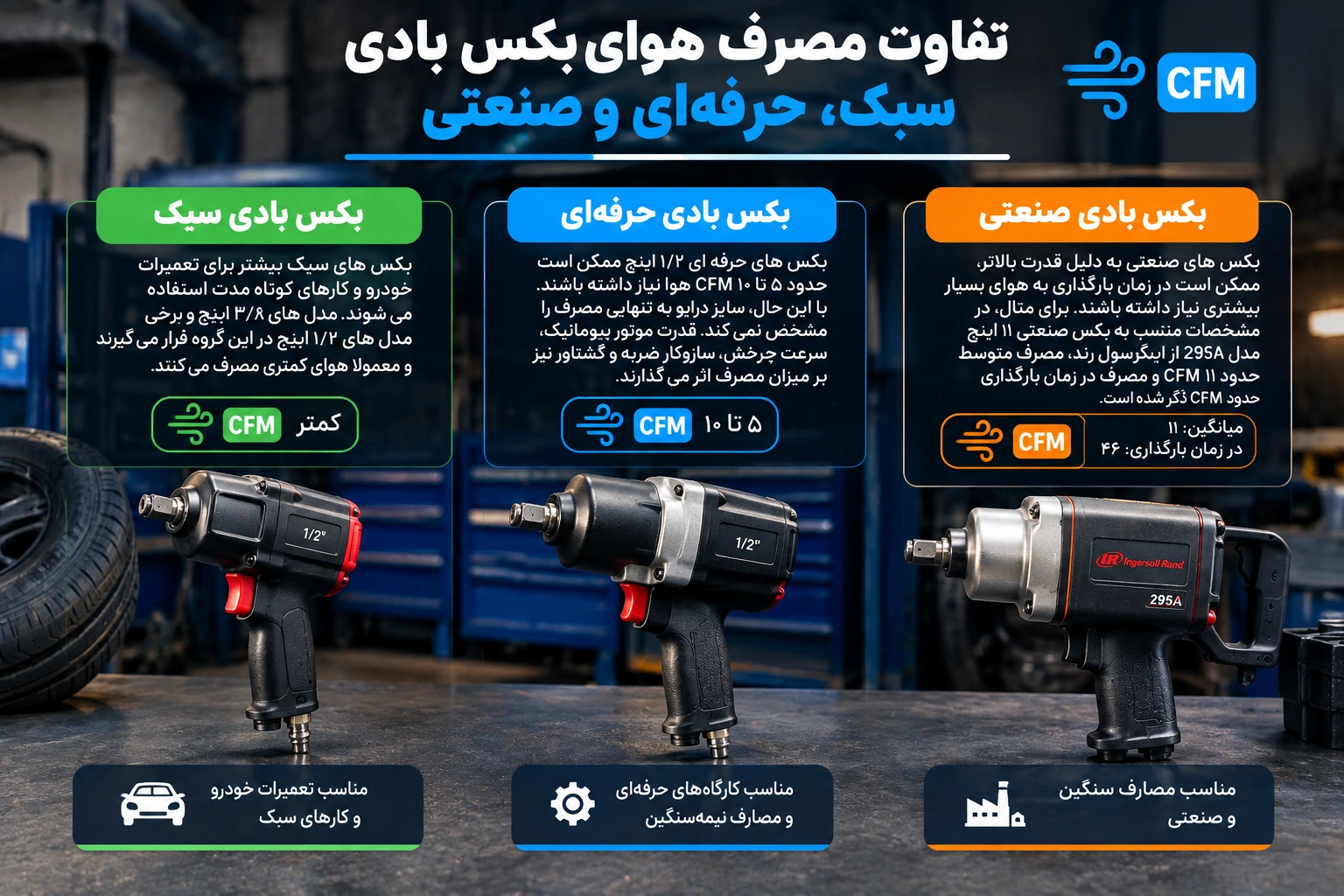

تفاوت مصرف هوای بکس بادی سبک، حرفه ای و صنعتی

• بکس های سبک بیشتر برای تعمیرات خودرو و کارهای کوتاه مدت استفاده می شوند. مدل های ۳/۸ اینچ و برخی مدل های ۱/۲ اینچ در این گروه قرار می گیرند و هوای کمتری مصرف می کنند.
• بکس های حرفه ای ۱/۲ اینچ ممکن است حدود ۵ تا ۱۰ CFM هوا نیاز داشته باشند. با این حال، سایز درایو به تنهایی مصرف را مشخص نمی کند. قدرت موتور پنوماتیک، سرعت چرخش، سازوکار ضربه و گشتاور نیز بر میزان مصرف اثر می گذارند.
• بکس های صنعتی به دلیل قدرت بالاتر، ممکن است در زمان بارگذاری به هوای بسیار بیشتری نیاز داشته باشند. برای مثال، در مشخصات منتسب به بکس صنعتی ۱ اینچ مدل 295A از اینگرسول رند، مصرف متوسط حدود ۱۱ CFM و مصرف در زمان بارگذاری حدود ۴۶ CFM ذکر شده است. این اعداد باید با برگه مشخصات رسمی همان مدل تطبیق داده شوند.

فشار کاری و CFM مناسب برای بکس بادی

بسیاری از بکس های بادی در فشار حدود ۹۰ PSI کار می کنند. بعضی مدل ها نیز در محدوده ۷۰ تا ۹۰ PSI عملکرد مناسبی دارند. فشار مجاز هر ابزار را سازنده تعیین می کند. افزایش فشار بالاتر از مقدار توصیه شده لزوما عملکرد ابزار را بهتر نمی کند. این کار ممکن است به قطعات داخلی آسیب برساند یا استهلاک آنها را افزایش دهد.

برای انتخاب کمپرسور، بیشترین مصرف مورد انتظار ابزار را در نظر بگیرید. اگر بکس در زمان کار ۱۰ CFM مصرف کند، کمپرسوری با همین مقدار دبی واقعی ممکن است در شرایط عملیاتی با افت فشار روبه رو شود. بنابراین، ظرفیت کمپرسور باید با توجه به مصرف ابزار، افت فشار مسیر و مدت استفاده انتخاب شود.مصرف متوسط در طول زمان می تواند از مصرف لحظه ای کمتر باشد؛ اما کمپرسور باید توان تامین هوای مورد نیاز هنگام کار را نیز داشته باشد.

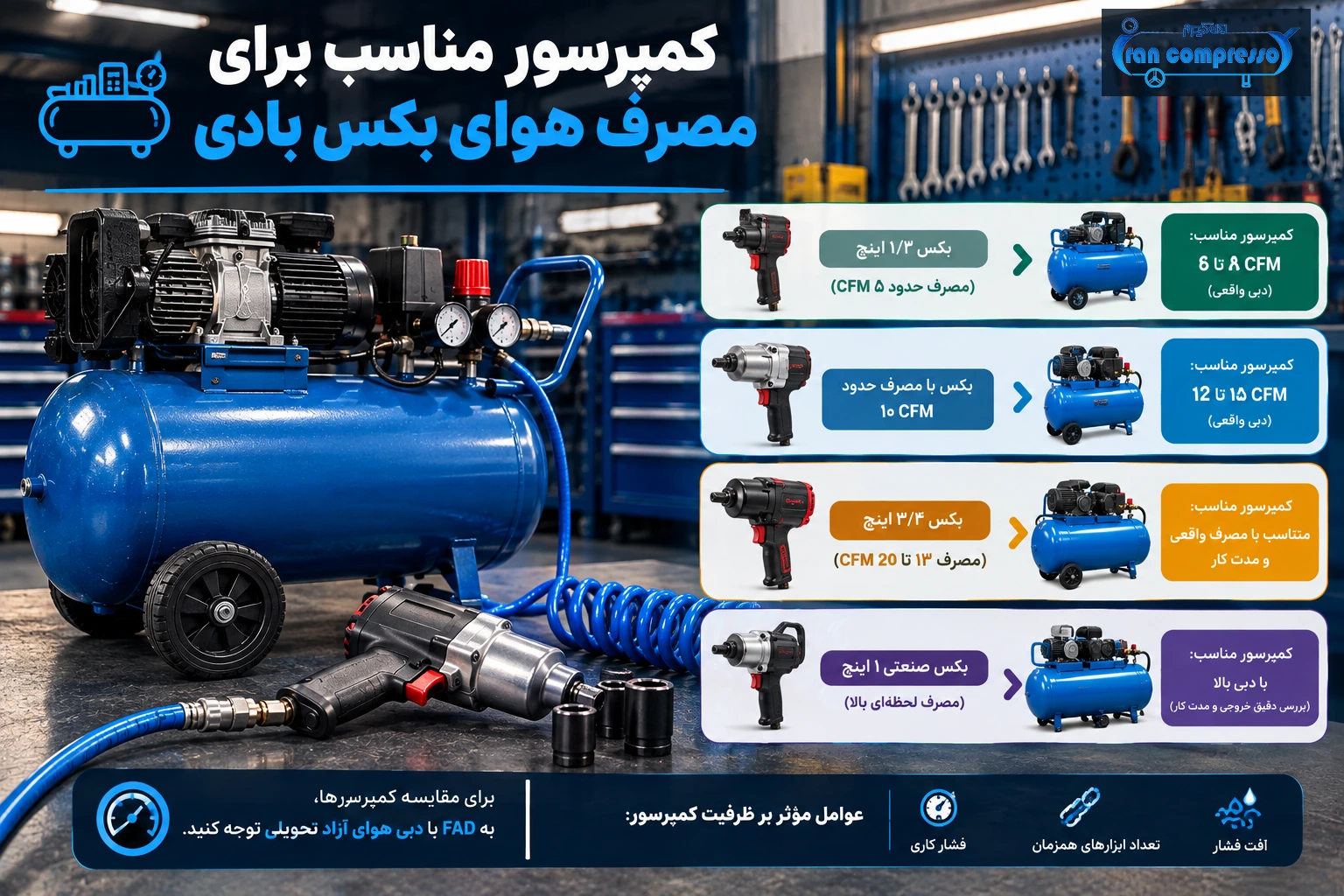

کمپرسور مناسب برای مصرف هوای بکس بادی

ظرفیت مناسب کمپرسور به مصرف بکس، فشار کاری و مدت استفاده بستگی دارد. مقادیر زیر برای برآورد اولیه هستند و باید با مشخصات واقعی تجهیزات تطبیق داده شوند.برای مقایسه کمپرسورها، به FAD یا دبی هوای آزاد تحویلی توجه کنید. این شاخص نشان می دهد کمپرسور در شرایط مشخص چه مقدار هوا تحویل می دهد. فشار کاری، تعداد ابزارهای هم زمان و افت فشار نیز باید در محاسبه ظرفیت لحاظ شوند.

• بکس ۱/۲ اینچ با مصرف حدود ۵ CFM: کمپرسوری با دبی واقعی حدود ۶ تا ۸ CFM می تواند برای استفاده متناوب مناسب باشد.
• بکس با مصرف حدود ۱۰ CFM: بهتر است کمپرسوری با خروجی واقعی حدود ۱۲ تا ۱۵ CFM بررسی شود.
• بکس ۳/۴ اینچ با مصرف ۱۳ تا ۲۰ CFM: ظرفیت کمپرسور باید متناسب با مصرف واقعی ابزار و مدت کار انتخاب شود.
• بکس صنعتی ۱ اینچ: پیش از انتخاب کمپرسور، مصرف لحظه ای، دبی خروجی و مدت استفاده را بررسی کنید. کمپرسورهای کوچک پیستونی ممکن است برای تامین هوای مورد نیاز برخی از این ابزارها کافی نباشند.

ظرفیت مخزن مناسب برای بکس بادی در صنعت

برای بکس ۱/۲ اینچ در تعمیرگاه سبک، مخزن ۵۰ تا ۱۰۰ لیتری ممکن است برای کارهای متناوب کافی باشد. در استفاده حرفه ای تر، مخزن ۱۰۰ تا ۲۰۰ لیتری می تواند ذخیره هوای بیشتری فراهم کند. برای استفاده مکرر از بکس های بزرگ تر نیز ممکن است مخزن با ظرفیت بالاتری نیاز باشد.

این حجم ها صرفا پیشنهادهای اولیه هستند. ظرفیت نهایی باید با دبی واقعی کمپرسور، فشار مورد نیاز و الگوی مصرف هماهنگ باشد.

مصرف هوای بکس بادی در کنار سایر ابزارهای بادی

اگر چند ابزار به یک کمپرسور متصل باشند، باید مصرف هم زمان آنها را در نظر بگیرید. جمع کردن مصرف اسمی همه ابزارها بدون توجه به زمان استفاده، همیشه نتیجه دقیقی نمی دهد. برای مثال، اگر بکس ۱۰ CFM، فرز بادی ۷ CFM و بادپاش ۳ CFM هم زمان کار کنند، مجموع مصرف آنها حدود ۲۰ CFM خواهد بود.

در این شرایط، کمپرسور باید بتواند این میزان هوا را در فشار کاری مورد نیاز تامین کند و برای افت فشار نیز ظرفیت کافی داشته باشد. اگر ابزارها به صورت نوبتی استفاده شوند، ممکن است به ظرفیت کمتری نیاز باشد. در مقابل، در خط تولید یا تعمیرگاه پرتردد، انتخاب کمپرسور بر اساس بیشترین مصرف هم زمان، معیار مطمئن تری است.

جدول CFM ابزارهای بادی پرمصرف

برای انتخاب کمپرسور باد صنعتی، بررسی مصرف سایر ابزارهای بادی نیز اهمیت دارد. جدول زیر مقادیر تقریبی مصرف چند ابزار رایج را نشان می دهد.

اعداد جدول برای برآورد اولیه هستند و ممکن است با توجه به مدل، نازل و شرایط کار تغییر کنند. برای نمونه، مقادیر ۷ CFM برای فرز انگشتی، ۱۲ CFM برای سنباده اوربیتال و ۱۵ CFM برای پیستوله HVLP به عنوان مقادیر مرجع مطرح شده اند. پیش از انتخاب کمپرسور، مشخصات فنی ابزار را بررسی کنید.

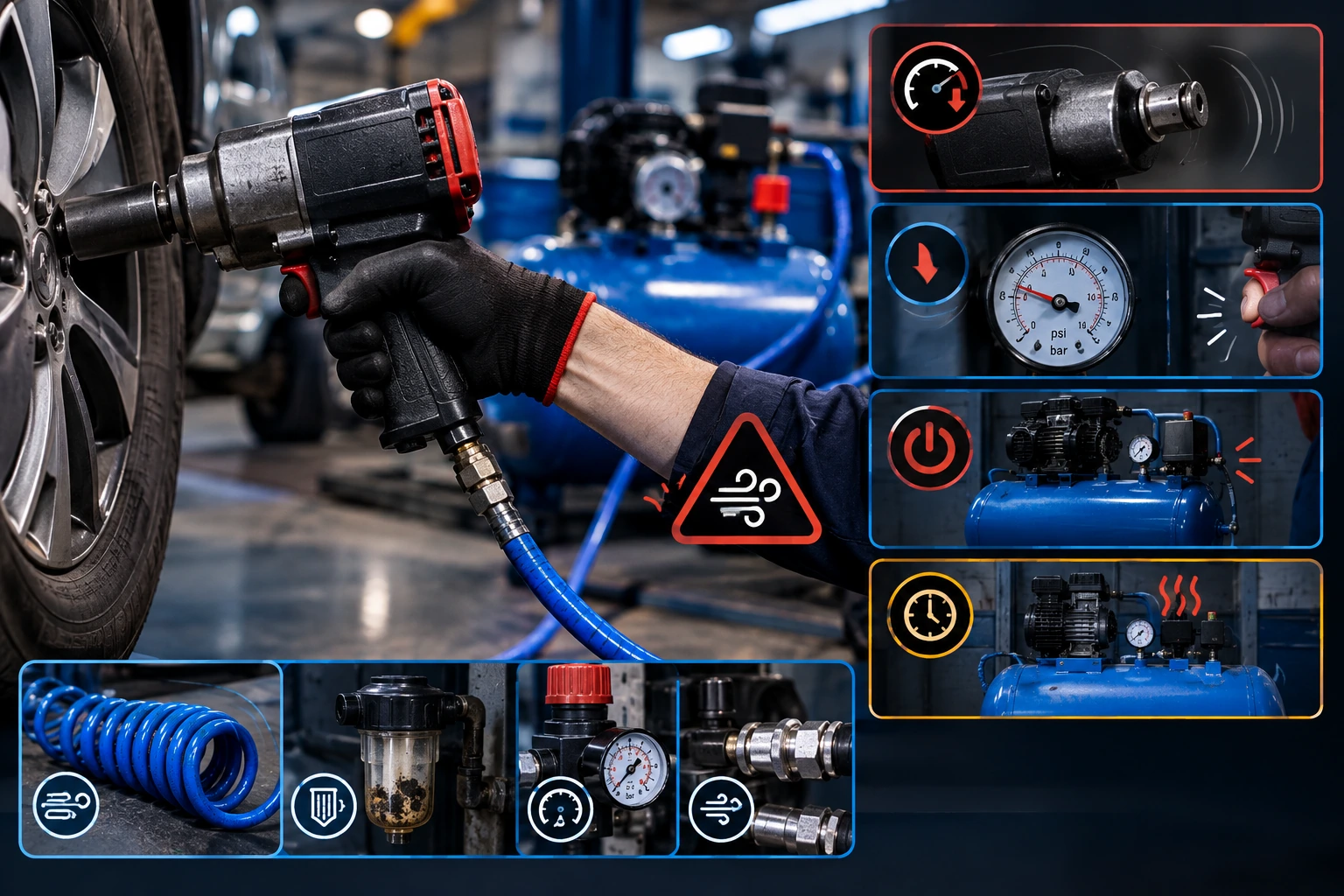

نشانه های کمبود هوا هنگام استفاده از بکس بادی

اگر فشار روی گیج کمپرسور مناسب باشد، اما بکس قدرت کافی نداشته باشد، ممکن است در مسیر انتقال هوا افت فشار ایجاد شده باشد.

شیلنگ باریک یا طولانی، فیلتر مسدود، رگلاتور نامناسب و اتصالات محدودکننده می توانند دبی هوا را کاهش دهند و اگر کمپرسور به طور مداوم کار می کند و نمی تواند فشار تنظیم شده را حفظ کند، ظرفیت تولید هوای آن را بررسی کنید. در چنین شرایطی، افزایش حجم مخزن به تنهایی مشکل کمبود دبی را برطرف نمی کند. کمبود هوای فشرده می تواند قدرت و سرعت بکس را کاهش دهد. نشانه های زیر به تشخیص این مشکل کمک می کنند:

• کاهش سرعت چرخش یا قدرت ضربه بکس
• افت فشار هنگام فشردن ماشه
• روشن و خاموش شدن مکرر کمپرسور
• روشن ماندن طولانی کمپرسور و نرسیدن فشار به مقدار تنظیم شده

نتیجه گیری

مصرف هوای بکس بادی به سایز، قدرت و مدل ابزار بستگی دارد. بکس های ۳/۸ و ۱/۲ اینچ حدود ۵ تا ۱۰ CFM، مدل های ۳/۴ اینچ حدود ۱۰ تا ۲۰ CFM و برخی بکس های صنعتی ۱ اینچ بیش از ۴۰ CFM هوا مصرف می کنند. فشار کاری بسیاری از این ابزارها حدود ۹۰ PSI است، اما مقدار مجاز هر مدل را سازنده تعیین می کند.

برای انتخاب کمپرسور باد صنعتی، دبی واقعی خروجی در فشار کاری، مصرف هم زمان ابزارها، افت فشار و مدت استفاده را بررسی کنید. مخزن بزرگ تر می تواند نوسان فشار را کاهش دهد، اما جایگزین ظرفیت ناکافی کمپرسور نمی شود. برای انتخاب کمپرسور متناسب با بکس بادی و سایر ابزارهای پنوماتیک، ایران کمپرسور می تواند براساس نوع کاربرد و میزان مصرف هوا، گزینه های مناسب را معرفی کند.

سوالات متداول

مصرف هوای بکس بادی ۱/۲ اینچ چقدر است؟

بکس بادی ۱/۲ اینچ  حدود ۵ تا ۱۰ CFM هوا مصرف می کند. مقدار دقیق به مدل و شرایط کار بستگی دارد. برای انتخاب کمپرسور، مصرف اعلام شده در مشخصات فنی ابزار را بررسی کنید.

فشار باد مناسب برای بکس بادی چند PSI است؟

بسیاری از بکس های بادی در فشار حدود ۹۰ PSI کار می کنند، اما برخی مدل ها محدوده کاری متفاوتی دارند. فشار را مطابق توصیه سازنده تنظیم کنید؛ زیرا افزایش بیش از حد آن لزوما گشتاور مفید بیشتری ایجاد نمی کند و ممکن است به ابزار آسیب برساند.
