رگلاتور هوای فشرده یکی از مهم ترین قطعات سیستم پنوماتیک است که وظیفه فشار خروجی کمپرسور را در مقدار مشخص و پایدار نگه دارد. فشار تولیدی کمپرسور معمولا متغیر است و در صورت ورود مستقیم به تجهیزات، می تواند باعث آسیب به ابزارها، افزایش مصرف انرژی و افت کیفیت عملکرد شود.
رگلاتور با کاهش و تثبیت فشار، شرایط کاری استاندارد را برای مصرف کننده فراهم می کند. این قطعه در خطوط تولید، ابزارهای بادی، دستگاه های CNC و تجهیزات اتوماسیون کاربرد گسترده ای دارد. آشنایی با عملکرد و نحوه تنظیم فشار کمپرسور باد به کاربران کمک می کند تا راندمان تجهیزات را افزایش داده و از استهلاک زودرس قطعات جلوگیری کنند.
وظایف رگلاتور هوای فشرده در کمپرسور چیست؟
رگلاتور به عنوان کنترل کننده فشار در سیستم هوای فشرده عمل می کند و شرایطی را فراهم می کند که تجهیزات پنوماتیکی همواره با فشار موردنیاز خود کار کنند. وجود این قطعه از نوسانات فشار جلوگیری کرده و عملکرد پایدار سیستم را تضمین می کند. وظایف مهم رگلاتور هوای فشرده عبارتند از:
- تثبیت فشار خروجی در مقدار تعیین شده حتی هنگام تغییر فشار ورودی
- جلوگیری از ورود فشار بیش از حد به ابزارها و تجهیزات پنوماتیکی
- کاهش استهلاک شیرها، جک ها و عملگرهای بادی
- بهبود دقت عملکرد تجهیزات حساس پنوماتیکی
- جلوگیری از افزایش مصرف هوای فشرده
- افزایش طول عمر قطعات و تجهیزات متصل به کمپرسور
- کاهش احتمال خرابی ناشی از شوک های فشاری
- ایجاد شرایط استاندارد برای فرآیندهای تولیدی وابسته به هوای فشرده
- کمک به کنترل یکنواخت سرعت عملگرهای پنوماتیکی
- افزایش بهره وری کلی سیستم هوای فشرده
رگلاتور کمپرسور باد چگونه کار می کند؟
عملکرد رگلاتور بر پایه تعادل میان نیروی فنر و فشار هوای خروجی است. زمانی که کاربر مقدار فشار موردنیاز را تنظیم می کند، میزان فشردگی فنر تغییر می کند. این نیرو به دیافراگم منتقل شده و مسیر عبور هوا را کنترل می کند. در زمان افزایش فشار خروجی، نیروی واردشده به دیافراگم بیشتر می شود و سوپاپ داخلی به تدریج بسته می شود.
هنگام کاهش فشار خروجی، فنر سوپاپ را بازتر می کند تا هوای بیشتری عبور کند. این فرآیند به صورت پیوسته انجام می شود در بسیاری از مدل ها، مقدار فشار تنظیم شده از طریق گیج فشار باد قابل مشاهده است و اپراتور می تواند وضعیت سیستم را به صورت لحظه ای کنترل کند.

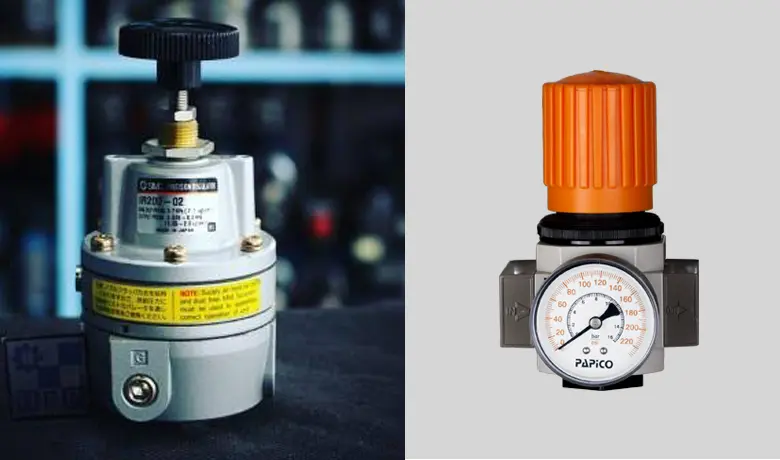

انواع رگلاتور و فشارشکن هوای فشرده
انتخاب نوع رگلاتور به ظرفیت سیستم، دقت موردنیاز و حجم مصرف هوا بستگی دارد. هر مدل برای شرایط خاصی طراحی شده است. انواع رگلاتور هوای فشرده شامل موارد زیر است:
- رگلاتور همراه با فیلتر و روغن زن
- رگلاتور پایلوت دار
- رگلاتور مستقیم
رگلاتور همراه با فیلتر و روغن زن (FRL)
مجموعه FRL از سه بخش فیلتر، رگلاتور و روغن زن تشکیل شده است. این مجموعه علاوه بر کنترل فشار، وظیفه آماده سازی هوای فشرده را نیز برعهده دارد. در این سیستم ابتدا فیلتر کمپرسور باد ذرات جامد، گردوغبار و رطوبت را حذف می کند.
رگلاتور فشار را در محدوده تعیین شده تثبیت می کند و در نهایت روغن زن مقدار مشخصی روغن به جریان هوا اضافه می کند تا قطعات متحرک پنوماتیکی روانکاری شوند. این نوع رگلاتور در خطوط تولید، ماشین آلات صنعتی و ابزارهای بادی پرکاربرد است.

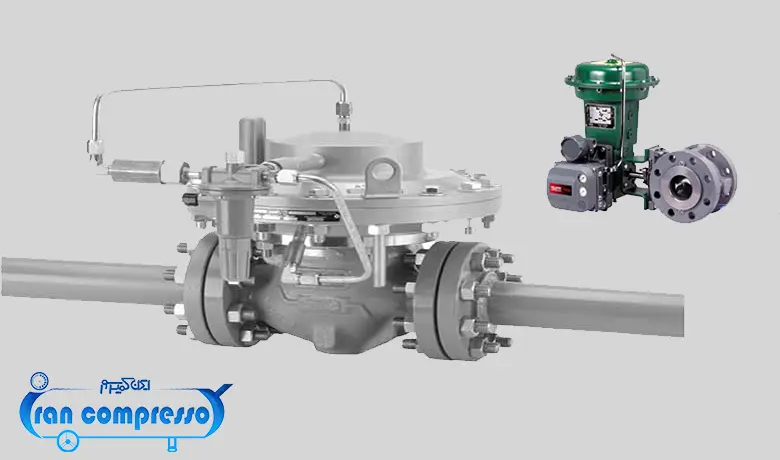

رگلاتور پایلوت دار (Pilot Operated)
این مدل برای دبی های بالا و کاربردهای صنعتی سنگین طراحی شده است. در رگلاتورهای پایلوت دار از یک مدار کنترلی کمکی برای کنترل سوپاپ اصلی استفاده می شود.
مزیت اصلی رگلاتور پایلوت دار، دقت بسیار بالا در کنترل فشار و واکنش مناسب در شرایط تغییر ناگهانی مصرف هوا است. کارخانه های بزرگ، صنایع پتروشیمی و خطوط اتوماسیون پیشرفته از این نوع رگلاتور استفاده می کنند.
رگلاتور مستقیم (Direct Acting)
رگلاتور مستقیم ساده ترین نوع فشارشکن محسوب می شود. در این مدل، فنر مستقیما روی دیافراگم و سوپاپ اثر می گذارد. این نوع رگلاتور قیمت پایین تر، تعمیرات آسان تر و ابعاد کوچک تری دارد.
به همین دلیل در کمپرسورهای کارگاهی، ابزارهای بادی سبک و سیستم های پنوماتیکی با مصرف محدود کاربرد فراوانی دارد. البته دقت کنترل فشار در این مدل نسبت به رگلاتورهای پایلوت دار کمتر است و برای دبی های بسیار بالا گزینه مناسبی محسوب نمی شود.

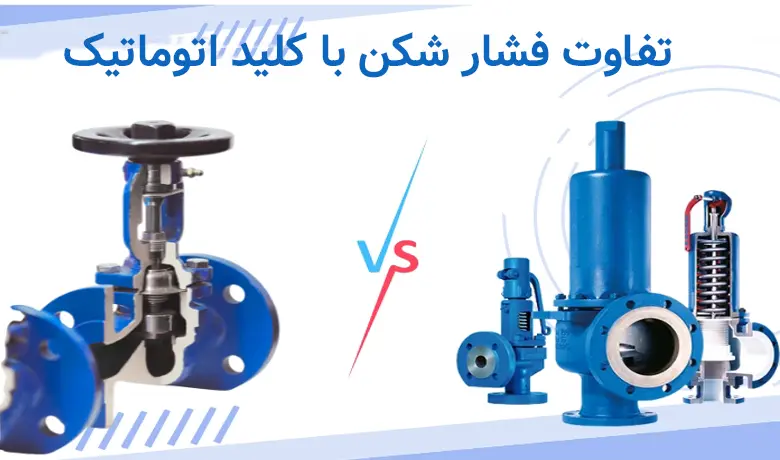

تفاوت فشارشکن با کلید اتوماتیک (پرشر سوئیچ) چیست؟
|
ویژگی |
کلید اتوماتیک (پرشر سوئیچ) |
فشارشکن (رگلاتور) |
|
وظیفه اصلی |
روشن و خاموش کردن کمپرسور | تنظیم و تثبیت فشار خروجی |
| محل نصب | مدار کنترل کمپرسور |
مسیر خروجی هوا |
|
نحوه عملکرد |
تشخیص حداقل و حداکثر فشار | کاهش و کنترل فشار |
| تاثیر بر فشار خروجی | غیرمستقیم |
مستقیم |
|
قابلیت تنظیم فشار مصرف |
ندارد | دارد |
| نقش در حفاظت تجهیزات | جلوگیری از کارکرد مداوم کمپرسور |
جلوگیری از فشار بیش از حد |
|
واکنش به تغییر مصرف هوا |
تاثیری بر فشار مصرف ندارد | فشار را ثابت نگه می دارد |
| کاربرد اصلی | کنترل موتور کمپرسور |
تجهیزات پنوماتیکی |
چگونه فشارشکن مناسب برای خطوط هوای فشرده انتخاب کنیم؟
انتخاب رگلاتور مناسب تنها براساس سایز اتصال انجام نمی شود و چندین پارامتر فنی باید بررسی شوند که عبارتند از:
- حداکثر دبی عبوری رگلاتور باید با مصرف واقعی خط مطابقت داشته باشد.
- محدوده تنظیم فشار باید نیاز تجهیزات را پوشش دهد.
- افت فشار داخلی رگلاتور باید حداقل باشد تا راندمان سیستم کاهش پیدا نکند.
- جنس بدنه باید متناسب با شرایط محیطی انتخاب شود؛ برای محیط های خورنده از آلیاژهای مقاوم استفاده می شود.
- دقت تنظیم فشار در خطوط حساس تولید اهمیت بالایی دارد.
- سایز پورت ورودی و خروجی باید با قطر لوله کشی هماهنگ باشد.
- در محیط های دارای رطوبت بالا استفاده از واحدهای FRL توصیه می شود.
- برای خطوط با نوسان مصرف زیاد، مدل های پایلوت دار عملکرد بهتری ارائه می کنند.
- ظرفیت تخلیه فشار اضافی در کاربردهای حساس باید بررسی شود.
- فشار ورودی مجاز رگلاتور باید از حداکثر فشار تولیدی کمپرسور بیشتر باشد.
نتیجه گیری
رگلاتور هوای فشرده قطعه ای کلیدی برای کنترل و تثبیت فشار خروجی کمپرسور است که از تجهیزات پنوماتیکی در برابر فشار بیش از حد محافظت می کند. این قطعه با ایجاد فشار یکنواخت، مصرف انرژی را کاهش داده و عمر ابزارهای بادی را افزایش می دهد. رگلاتورها در انواع مستقیم، پایلوت دار و FRL تولید می شوند و هر کدام برای شرایط کاری مشخصی مناسب هستند.
انتخاب صحیح فشارشکن بر اساس دبی، محدوده فشار، نوع کاربرد و شرایط محیطی انجام می شود تا حداکثر راندمان سیستم هوای فشرده حاصل شود. برای انتخاب، خرید و دریافت مشاوره تخصصی انواع رگلاتور و تجهیزات هوای فشرده، با کارشناسان ایران کمپرسور در ارتباط باشید.
سوالات متداول
1. آیا هر کمپرسور باد به رگلاتور نیاز دارد؟
هر سیستمی که فشار خروجی آن باید متناسب با نیاز تجهیزات مصرف کننده کنترل شود، به رگلاتور نیاز دارد. حتی در کمپرسورهای کوچک نیز استفاده از رگلاتور باعث افزایش ایمنی و کاهش استهلاک ابزارها می شود.
2. بهترین فشار برای رگلاتور کمپرسور چقدر است؟
فشار مناسب به نوع مصرف بستگی دارد. بیشتر ابزارهای بادی صنعتی در محدوده ۶ تا ۸ بار بهترین عملکرد را دارند. با این حال باید فشار توصیه شده توسط سازنده تجهیزات ملاک تنظیم قرار گیرد.
3. تنظیم فشار رگلاتور کمپرسور چگونه انجام می شود؟
برای تنظیم فشار، ابتدا قفل یا دستگیره تنظیم آزاد می شود. سپس با چرخاندن پیچ تنظیم در جهت عقربه های ساعت فشار افزایش و در خلاف جهت آن کاهش پیدا می کند. در زمان تنظیم باید مقدار فشار خروجی روی نشانگر کنترل شود تا دقیقا مطابق نیاز تجهیزات تنظیم گردد.
