کمپرسور رینگ مایع (Liquid Ring Compressor) نوعی ماشین جابه جایی مثبت است که با استفاده از چرخش یک پروانه در داخل محفظه ای حاوی مایع (معمولا آب)، یک حلقه دوار تشکیل داده و گاز را فشرده می کند. این دستگاه به دلیل فرآیند فشرده سازی تقریبا هم دما، برای انتقال گازهای حساس، سمی یا انفجاری که نیاز به ایمنی بالا و تغییر دمای ناچیز دارند.
این کمپرسور به دلیل عملکرد ایزوترمال دمای گاز را در طول فرآیند ثابت نگه می دارد. این ویژگی منحصر به فرد کمپرسور رینگ مایع را از کمپرسورهای پیستونی و اسکرو متفاوت می کند که در انواع کمپرسور باد استفاده می شود. مهم ترین مزیت این کمپرسور سادگی ساختار، قطعات متحرک کم و نگهداری آسان است.

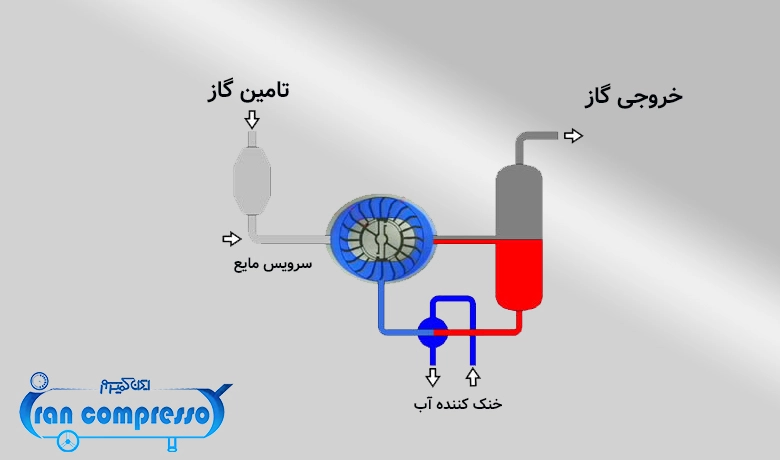

نحوه عملکرد کمپرسور رینگ مایع
کمپرسور رینگ مایع از نوع کمپرسورهای روتاری است و اصل کار آن بر پایه تشکیل یک حلقه (رینگ) چرخان از مایع، معمولا آب، در داخل محفظه استوانه ای استوار است. عملکرد کمپرسور رینگ مایع بر اساس چرخش پروانه (روتور) صورت می گیرد که به کمک نیروی گریز از مرکز، مایع سرویس به دیواره محفظه پرتاب می شود و رینگ پیوسته از مایع تشکیل می شود.
این رینگ باعث می شود تا فضاهای متغیری بین پره های روتور تشکیل شود و با چرخش روتور حجم این فضاها تغییر کرده و گاز به داخل کشیده شود. بعد از این عمل گاز فشرده شده و از دستگاه خارج می شود. تماس مستقیم گاز با مایع باعث خنک شدن گاز در حین فشرده سازی می شود. به همین دلیل ایمنی در حین عملکرد افزایش مییابد و دستگاه عملکرد بهتری پیدا میکند.
کاربردهای کمپرسور رینگ مایع
کمپرسور رینگ مایع در صنایع مختلفی استفاده می شود. برخی از این صنایع عبارتند از:
- صنعت پتروشیمی و نفت و گاز: کمپرسور رینگ مایع به عنوان یکی از مهم ترین انواع کمپرسور در صنعت پتروشیمی، به دلیل ایمنی بالا، جلوگیری از اشتعال و قابلیت کار با گازهای اسیدی و خورنده، برای فعالیت هایی مانند فشرده سازی گازهای فرآیندی، بازیابی بخارات و سیستم های خلا گزینه ای کاملا کاربردی محسوب می شود.
- صنعت داروسازی و غذایی: در کمپرسور رینگ مایع آلودگی گاز با روغن وجود ندارد و مناسب استفاده در صنعت داروسازی و غذایی به دلیل ایجاد گاز تمیز هستند.
- صنعت تبرید: در کمپرسور رینگ مایع به دلیل ماهیت ایزوترمال از داغ شدن بیش از حد مبرد جلوگیری می کند و به همین دلیل مناسب انواع کمپرسورهای تبرید برای کار با گازهای حساس به دما است.
- صنعت کاغذ و خمیر کاغذ: در ایجاد خلا در ماشین های کاغذسازی و آبگیری از خمیر کاغذ استفاده می شود.
- صنعت معدن: برای تهویه معادن و انتقال گازهای همراه با ذرات معلق کاربرد دارد.
- تصفیه خانه های آب و فاضلاب: برای هوادهی، انتقال گاز بیوگاز و سیستم های خلا به کار می رود.
مزایای کمپرسور رینگ مایع
- عملکرد ایزوترمال: دمای گاز در طول فرآیند به دلیل جذب گرما توسط مایع سرویس، افزایش پیدا نمی کند. به همین دلیل به راحتی میتوان با کمپرسور رینگ مایع گازهای قابل اشتعال یا حساس به حرارت را فشرده کرد.
- قابلیت کار با گازهای مرطوب و مخلوط: کمپرسور رینگ مایع برخلاف مابقی کمپرسورهای دیگر گازهای دارای رطوبت و ذرات معلق یا مایعات را بدون آسیب فشرده می کند.
- ساختار ساده و قطعات کم: تعداد قطعات متحرک کم از ویژگی های دیگر این کمپرسور است که هزینه نگهداری و تعمیر آن را کاهش می دهد.
- عدم نیاز به روغن کاری داخلی: آب بندی و روانکاری توسط مایع سرویس انجام می شود و خروجی گاز آلودگی روغن را ندارد.
- صدای کم: لرزش و صدای کمتر نسبت به کمپرسورهای پیستونی از دیگر مزیت های مهم کمپرسور رینگ مایع است.
معایب کمپرسور رینگ مایع
- راندمان پایین تر: این نوع کمپرسور برای به گردش در آوردن رینگ مایع انرژی مصرف می کند. به همین دلیل راندمان پایین تری نسبت به کمپرسورهای دیگر مانند اسکرو یا پیستونی دارد.
- محدودیت در نسبت تراکم: کمپرسور رینگ مایع برای نسبت تراکم بسیار بالا کاربرد ندارد و برای فشارهای خروجی بالا باید در چندین مرحله از آن استفاده کرد.
- نیاز به سیستم تامین و تصفیه مایع سرویس: مایع سرویس باید به صورت منظم تامین، خنک و تصفیه شود تا عملکرد درستی داشته باشد.
- حساسیت به دمای مایع سرویس: در صورت افزایش دمای مایع سرویس کارایی کمپرسور رینگ مایع پایین می آید. باید فرآیند فشرده سازی در محیط و شرایطی انجام شود که از ایجاد گرمای مضاعف جلوگیری شود.
- امکان خوردگی: هنگامی که از گازهای خورنده استفاده می شود، مایع سرویس ممکن است آلوده شود و در نتیجه اجزای داخلی دچار خوردگی شوند. به همین دلیل در انتخاب جنس مواد باید دقت لازم را داشت.
تفاوت کمپرسور رینگ مایع با پمپ خلا رینگ مایع
کمپرسور رینگ مایع و پمپ خلاء رینگ مایع، دو تجهیز با تفاوت های اساسی در کاربرد هستند. با وجود اینکه هر دو از یک اصل پیروی می کنند ولی تفاوت هایی دارند که عبارتند از:
- عملکرد
از کمپرسور رینگ مایع برای فشرده کردن گاز و رساندن خروجی به بالاتر از فشار اتمسفر استفاده می کنند. در حالی که پمپ خلا رینگ مایع برای ایجاد فشار زیر اتمسفر استفاده می شود.
- ساختار
کمپرسورهای پمپ خلا و رینگ مایع ساختار مکانیکی مشابهی دارند ولی در پمپ خلا فشار ورودی پایین است و به طور معمول پورت های خروج و ورود آن بر اساس این ویژگی به صورت متفاوت طراحی می شوند.
- کاربرد
پمپ خلاء رینگ مایع در صنایعی مانند کاغذسازی، بسته بندی، تقطیر در خلا و آزمایشگاه ها بیشتر استفاده می شود. کمپرسور رینگ مایع در فرآیندهای صنعتی که نیاز به گاز فشرده دارند کاربرد بیشتری دارد.
جمع بندی
با وجود این که کمپرسور رینگ مایع راندمان انرژی نسبتا محدودی دارد ولی به دلیل ویژگی هایی مانند ایمنی بالا، سادگی، قابلیت کار با گازهای خاص و عدم آلودگی روغن توسط بسیاری از صنایع با کاربری های مختلف انتخاب می شود.
انتخاب درست بین کمپرسور رینگ مایع، اسکرو یا پیستونی باید بر اساس نیازهای صنایع مورد نظر انتخاب شود تا راندمان و بهره وری بهتری ارائه دهد که در این زمینه ایران کمپرسور مشاوران متخصصی دارد.
