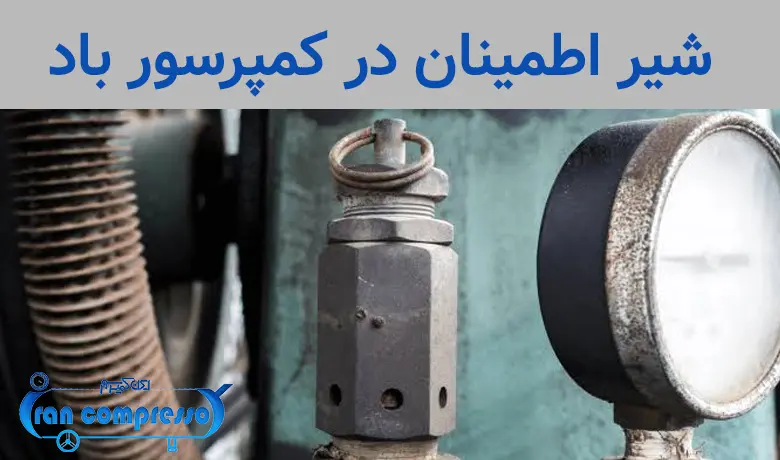

شیر اطمینان یکی از مهم ترین تجهیزات ایمنی در سیستم هوای فشرده است که از افزایش فشار بیش از حد مجاز جلوگیری می کند. این قطعه به صورت خودکار در فشار تنظیم شده باز می شود و هوای اضافی را تخلیه می کند تا از آسیب دیدن مخزن، لوله ها، شیرآلات و قطعات داخلی جلوگیری شود.
نقش شیر اطمینان در کمپرسور باد علاوه بر افزایش ایمنی، عمر مفید کمپرسور را نیز بیشتر می کند و احتمال توقف ناگهانی دستگاه را کاهش می دهد. در انواع کمپرسور باد، انتخاب شیر اطمینان باید بر اساس فشار کاری، ظرفیت تخلیه و استانداردهای ایمنی انجام شود تا سیستم در شرایط غیرعادی نیز عملکرد مطمئنی داشته باشد.
نقش و وظیفه اصلی شیر اطمینان در کمپرسور
شیر اطمینان آخرین لایه حفاظتی سیستم هوای فشرده محسوب می شود. زمانی که کلید پرشر سوئیچ اتوماتیک یا سیستم کنترل به هر دلیلی نتواند کمپرسور را در فشار تعیین شده متوقف کند، فشار داخل مخزن به افزایش خود ادامه می دهد. در این شرایط تنها قطعه ای که از رسیدن فشار به محدوده خطرناک جلوگیری می کند، شیر اطمینان است.
این قطعه بر اساس مقدار فشار از پیش تنظیم شده طراحی می شود. زمانی که فشار مخزن به نقطه Set Pressure برسد، نیروی وارد شده از طرف هوای فشرده بر نیروی فنر غلبه می کند و سوپاپ باز می شود. مهم ترین وظایف شیر اطمینان عبارتند از:
- جلوگیری از ترکیدن مخزن تحت فشار
- محافظت از تجهیزات پایین دست مانند درایر، فیلتر و رگلاتور
- کاهش احتمال آسیب به هد کمپرسور و خطوط انتقال هوا
- جلوگیری از ایجاد تنش مکانیکی ناشی از فشار بیش از حد
- حفظ ایمنی اپراتور و محیط کار
- رعایت الزامات استانداردهای ایمنی تجهیزات تحت فشار
شیراطمینان کمپرسور باد چگونه عمل می کند؟
عملکرد شیر اطمینان کاملا مکانیکی است و برای باز شدن به برق یا فرمان کنترلی نیاز ندارد. به همین دلیل حتی در زمان قطع برق یا خرابی سیستم کنترل نیز وظیفه حفاظتی خود را انجام می دهد. نحوه عملکرد آن به صورت زیر است:
- داخل شیر یک فنر کالیبره شده قرار دارد که دیسک آب بندی را روی نشیمنگاه نگه می دارد. تا زمانی که فشار هوا کمتر از مقدار تنظیم شده باشد، نیروی فنر بیشتر از نیروی هوای فشرده است و شیر بسته باقی می ماند.
- با افزایش فشار، نیروی وارد شده به دیسک افزایش پیدا می کند. زمانی که این نیرو از مقدار نیروی فنر بیشتر شود، سوپاپ اطمینان کمپرسور باد به سرعت باز شده و هوای اضافی با دبی بالا تخلیه می شود.
- پس از کاهش فشار تا محدوده تعیین شده، فنر دوباره دیسک را روی نشیمنگاه قرار می دهد و مسیر خروج هوا بسته می شود. در شیرهای استاندارد معمولا اختلاف بین فشار باز شدن و فشار بسته شدن حدود 5 تا 10 درصد است.
اجزای اصلی شیر اطمینان کمپرسور
شیر اطمینان از چند قطعه دقیق تشکیل شده است که هر کدام در عملکرد صحیح آن نقش مهمی دارند که عبارتند از:
- بدنه: فشار داخلی را تحمل می کند و از برنج، فولاد یا استیل مقاوم در برابر خوردگی ساخته می شود.
- فنر: نیروی لازم برای بسته نگه داشتن شیر را ایجاد می کند و میزان سختی آن فشار عملکرد شیر را تعیین می کند.
- دیسک یا پاپت : مسیر عبور هوا را آب بندی می کند و هنگام افزایش فشار از روی نشیمنگاه بلند می شود.
- نشیمنگاه: محل تماس دیسک است و کیفیت ماشین کاری آن روی میزان نشتی تاثیر مستقیم دارد.
- پیچ تنظیم فشار: برای تنظیم دقیق فشار باز شدن شیر استفاده می شود و پس از تنظیم پلمب می شود.
- کلاهک محافظ: از ورود گردوغبار، رطوبت و ضربه به قسمت تنظیم شیر جلوگیری می کند.
- خروجی تخلیه: هوای اضافی را با سرعت بالا به محیط یا مسیر ایمن منتقل می کند.
انواع شیر اطمینان کمپرسور باد

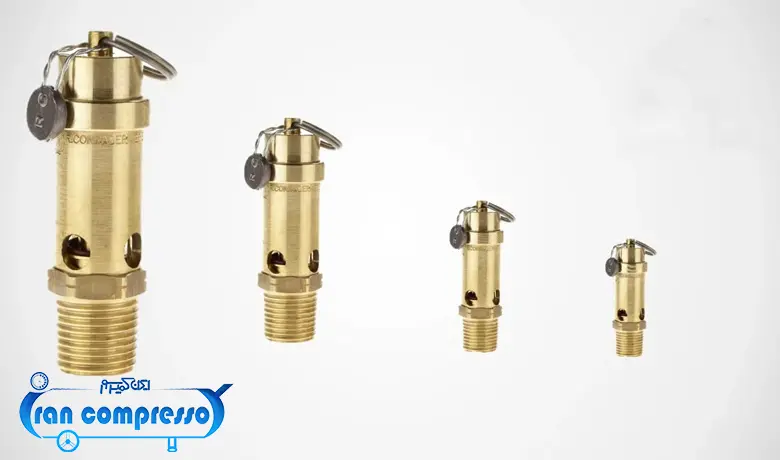

شیرهای اطمینان با توجه به فشار کاری، ظرفیت تخلیه و نوع عملکرد در مدل های مختلف تولید می شوند. انتخاب نوع مناسب باید بر اساس مشخصات کمپرسور و استانداردهای طراحی انجام شود. انواع آن شامل موارد زیر است:
- شیر اطمینان فنری (Spring Loaded): رایج ترین مدل که با نیروی فنر کنترل می شود و در اکثر کمپرسورهای صنعتی و کارگاهی کاربرد دارد.
- شیر اطمینان مستقیم (Direct Acting): مستقیما تحت تاثیر فشار سیال باز می شود و برای دبی های پایین مناسب است.
- شیر اطمینان پایلوت دار (Pilot Operated): برای سیستم های فشار بالا و ظرفیت زیاد استفاده می شود و دقت تنظیم بالاتری دارد.
- شیر اطمینان برنجی: در کمپرسورهای سبک و نیمه صنعتی به دلیل مقاومت مناسب در برابر خوردگی کاربرد فراوانی دارد.
- شیر اطمینان استیل: برای محیط های خورنده، صنایع غذایی، دارویی و پتروشیمی استفاده می شود.
- شیر اطمینان فشار بالا: برای کمپرسورهایی با فشار کاری بالا طراحی شده و از آلیاژهای مقاوم ساخته می شود.
نشانه های خرابی شیر اطمینان
خروج مداوم هوا از شیر حتی در فشارهای پایین و باز نشدن شیر هنگام افزایش فشار مخزن نشانه های خرابی شیر اطمینان است که برای جلوگیری از خرابی بیشتر دیگر نشانه ها را نیز مد نظر قرار دهید:
- باز شدن شیر در فشاری کمتر از مقدار تنظیم شده
- بسته نشدن کامل شیر پس از تخلیه هوا
- مشاهده خوردگی، زنگ زدگی یا رسوبات روی بدنه
- تغییر شکل فنر بر اثر خستگی مکانیکی
- ایجاد نشتی از محل رزوه یا نشیمنگاه
- لرزش یا صدای غیرعادی هنگام تخلیه هوا
- گیر کردن دیسک به دلیل آلودگی یا ذرات معلق
- تغییر فشار عملکرد نسبت به مقدار درج شده روی پلاک شیر
آموزش نحوه تست و تنظیم شیر اطمینان کمپرسور

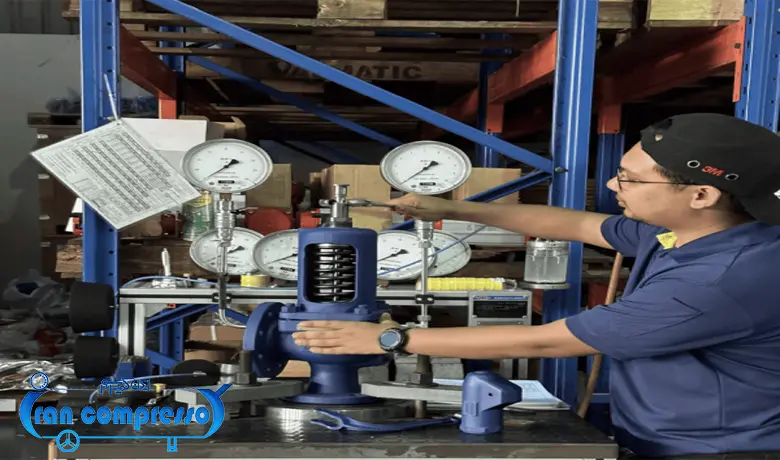

- ابتدا پلاک مشخصات شیر را بررسی کنید. فشار تنظیم شده شیر باید اندکی بالاتر از فشار کاری سیستم و کمتر از حداکثر فشار مجاز مخزن باشد.
- کمپرسور را روشن کرده و با استفاده از گیج کالیبره، افزایش فشار را کنترل کنید. اگر شیر دقیقا در فشار تعیین شده باز شود، عملکرد آن صحیح است. در شیرهایی که دارای اهرم تست هستند، می توان به صورت دستی عملکرد سوپاپ را بررسی کرد.
- هنگام کشیدن اهرم باید هوا با شدت مناسب خارج شود و پس از رها کردن، خروج هوا کاملا متوقف شود. در صورت نیاز به تنظیم، ابتدا فشار سیستم را تخلیه کنید. سپس پیچ تنظیم را مطابق دستورالعمل سازنده به مقدار بسیار کم بچرخانید.
- چرخش در جهت عقربه های ساعت فشار باز شدن را افزایش می دهد و چرخش خلاف جهت آن فشار را کاهش می دهد. پس از هر بار تنظیم، تست فشار باید دوباره انجام شود تا مقدار واقعی فشار باز شدن مشخص شود.
نتیجه گیری
شیر اطمینان مهم ترین تجهیز حفاظتی کمپرسور باد است و وظیفه دارد در صورت افزایش فشار بیش از حد مجاز، به صورت خودکار هوای اضافی را تخلیه کند. عملکرد این قطعه بر پایه تعادل میان فشار هوا و نیروی فنر انجام می شود و اجزایی مانند بدنه، فنر، دیسک، نشیمنگاه و پیچ تنظیم در دقت عملکرد آن نقش دارند.
تناسب ظرفیت تخلیه با دبی کمپرسور، تست دوره ای، بررسی نشتی و تعویض به موقع قطعات فرسوده، مهم ترین اقداماتی هستند که ایمنی سیستم هوای فشرده را تضمین می کنند. اگر به مشاوره تخصصی برای انتخاب، تست یا تعویض شیر اطمینان کمپرسور نیاز دارید، کارشناسان ایران کمپرسور می توانند شما را برای انتخاب مناسب ترین قطعه راهنمایی کنند.
سوالات متداول
آیا شیر اطمینان قابل تعمیر است؟
گر مشکل ناشی از آلودگی، رسوبات یا فرسودگی جزئی باشد، در برخی مدل ها امکان سرویس و تعویض قطعات داخلی وجود دارد. اما اگر نشیمنگاه، بدنه یا فنر آسیب جدی دیده باشد یا شیر نتواند فشار تنظیم شده را با دقت حفظ کند، تعویض کامل آن از نظر ایمنی بهترین گزینه است.
شیر اطمینان روی چه فشاری تنظیم می شود؟
فشار تنظیم کمی بالاتر از فشار کاری عادی کمپرسور و پایین تر از حداکثر فشار مجاز مخزن تعیین می شود.
هر چند وقت یک بار باید سوپاپ اطمینان را تست کرد؟
در شرایط کاری سنگین یا محیط های دارای گردوغبار و رطوبت بالا، فواصل تست باید کوتاه تر در نظر گرفته شود. همچنین پس از هر تعمیر اساسی، تعویض مخزن یا تغییر فشار کاری سیستم، تست و کالیبراسیون مجدد شیر اطمینان ضروری است.
