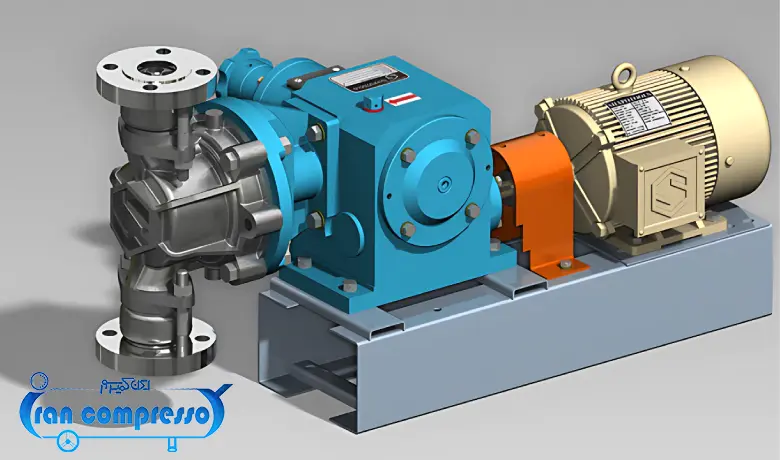

پمپ پلانجر قطعه ای استوانه ای و صاف است که درون سیلندر حرکت رفت و برگشتی دارد و با ایجاد فشار، سیال را جابه جا می کند که در دسته پمپ های جابه جایی مثبت قرار دارد. وظیفه اصلی پلانچر ایجاد فشار و جابه جایی سیالات است. پمپ های پلانجری که با نام کمپروسور فشارقوی نیز شناخته می شوند، توانایی تولید فشار بسیار بیشتری نسبت به سایر انواع پمپ های رفت و برگشتی دارند.
همچنین این نوع پمپ ها برای انتقال و پمپاژ سیالاتی با ویسکوزیته بالا بسیار مناسب هستند و به دلیل عملکرد دقیق و قدرت بالای خود در صنایع مختلف از جمله نفت، گاز، پتروشیمی و حتی کارواش های صنعتی کاربرد گسترده ای دارند.
وظیفه پلانجر چیست؟
وظیفه اصلی پلانجر در پمپ، ایجاد فشار لازم برای انتقال سیال است. پلانجر با حرکت رفت و برگشتی درون سیلندر، حجم مشخصی از سیال را مکش کرده و سپس با فشار بالا به سمت خروجی هدایت می کند. این عملکرد مشابه پیستون است اما تفاوت اصلی در نحوه آب بندی و طول حرکت پلانجر دیده می شود.
در واقع پلانجر به دلیل طراحی خاص خود، توانایی ایجاد فشارهای بسیار بالاتر را دارد و به همین دلیل در تجهیزاتی مانند کمپرسور فشار قوی نیز از این مکانیزم استفاده می شود.

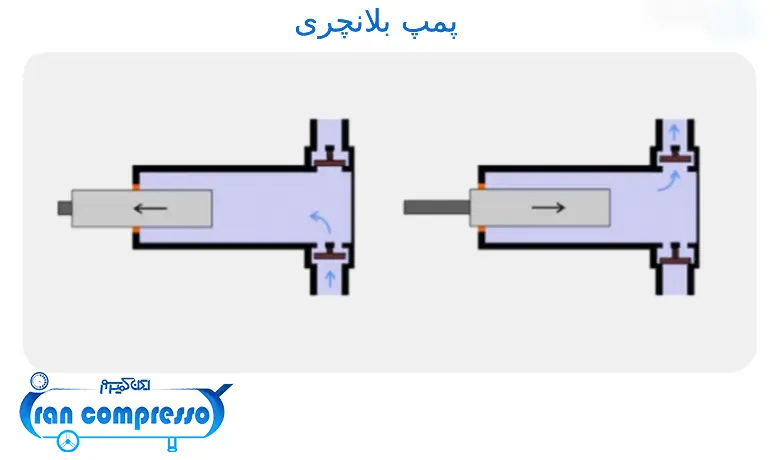

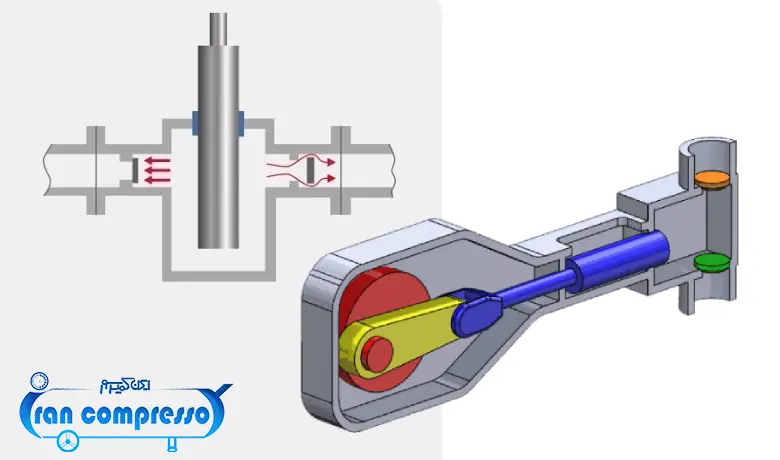

پمپ پلانجر چگونه کار می کند؟
پمپ پلانجر بر اساس اصل جابه جایی مثبت عمل می کند. در این پمپ، پلانجر با حرکت رفت و برگشتی درون سیلندر، ابتدا باعث مکش سیال به داخل محفظه می شود و سپس با حرکت معکوس، سیال را با فشار بالا به سمت خروجی هدایت می کند. آب بندی در این پمپ ها به گونه ای طراحی شده که فشار بالا را تحمل کند و از نشتی جلوگیری شود. این ویژگی باعث شده پمپ های پلانجری برای انتقال سیالاتی با ویسکوزیته بالا یا حتی سیالات حاوی ذرات جامد مناسب باشند.
پلانجر چه کاربردهایی دارد؟
پمپ های پلانجری به دلیل توانایی در ایجاد فشار بالا، در صنایع مختلف کاربردهای گسترده ای دارند و هر حوزه نیاز خاصی به این نوع پمپ دارد:
- صنایع نفت و گاز: در این صنایع، پمپ پلانجری برای انتقال سیالات سنگین و تحت فشار مانند نفت خام یا مواد شیمیایی استفاده میشود. توانایی تحمل فشار بالا و مقاومت در برابر شرایط سخت، آن را به گزینه ای مطمئن تبدیل کرده است.
- کارواش های صنعتی: این پمپ ها در کارواش ها برای تامین فشار آب بسیار زیاد به کار می روند. فشار بالا باعث می شود عملیات شست و شو سریع تر و با کیفیت بهتر انجام شود و آلودگی های سخت از سطح خودروها پاک شوند.
- صنایع شیمیایی: در این بخش، پمپ پلانجری برای انتقال مواد با ویسکوزیته بالا یا سیالات خورنده کاربرد دارد. جنس مقاوم پلانجر، امکان استفاده در محیط های شیمیایی را فراهم می کند.
- سیستم های آتش نشانی: پمپ پلانجری به دلیل توانایی در تامین فشار زیاد آب، در شرایط اضطراری بسیار حیاتی است. این پمپ ها می توانند جریان یکنواخت و قدرتمندی برای خاموش کردن آتش فراهم کنند
- فاضلاب صنعتی و شهری: پمپ های پلانجری در فاضلاب صنعتی برای انتقال سیالات آلوده و دارای ذرات جامد به کار می روند و مقاومت بالایی در شرایط سخت دارند. در فاضلاب شهری نیز این پمپ ها پساب ها را با فشار مناسب به تصفیه خانه ها منتقل کرده و عملکردی مطمئن ارائه می دهند.

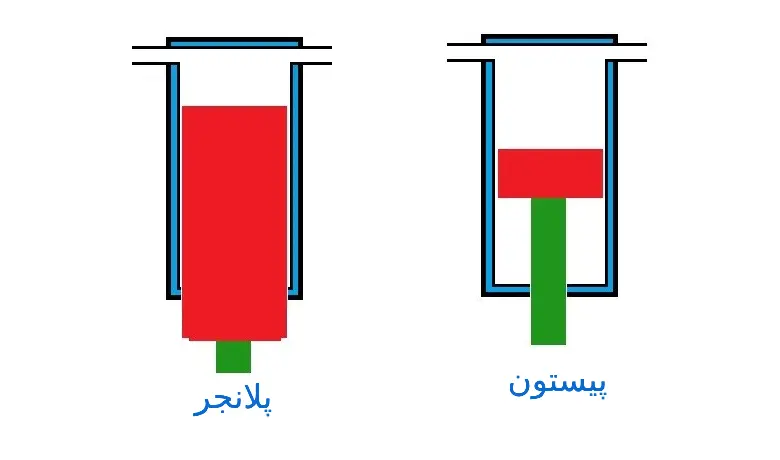

تفاوت پمپ پلانجر با پمپ پیستونی
پمپ پلانجر توانایی تحمل فشارهای بسیار زیاد را داشته باشد و برای کاربردهایی که نیازمند فشار بالا هستند، گزینه ای مناسب است. در مقابل، پمپ های پیستونی بیشتر برای شرایطی با فشار متوسط استفاده می شوند و به دلیل ساختار ساده تر، هزینه نگهداری و تعمیرات کمتری دارند.
تفاوت های ظاهری
- در پمپ پلانجری، طول بدنه پلانجر از میزان جابه جایی آن داخل سیلندر بیشتر است، در حالی که در پمپ پیستونی، طول بدنه پیستون از میزان حرکت آن در سیلندر کمتر می باشد.
- پلانجر هنگام حرکت از سیلندر بیرون میآید، اما پیستون همواره درون سیلندر قرار دارد.
- در پمپ های پیستونی، آب بند (سیل) روی خود پیستون نصب شده و همراه آن حرکت می کند، اما در پمپ های پلانجری آب بند روی بدنه سیلندر ثابت است و جابه جا نمی شود.
تفاوت عملکردی
پمپ های پلانجری در شرایطی به کار می روند که نیاز به فشارهای بسیار بالا است. ساختار پلانجر به دلیل طول بیشتر بخش درگیر در سیلندر، توان تحمل نیروی بالاتری دارد و نسبت به خم شدگی یا Buckling مقاوم تر است. به همین دلیل، پمپ های پلانجری قادرند فشارهایی بالاتر از پمپ های پیستونی تولید کنند و در کاربردهای سنگین و صنعتی ترجیح داده می شوند.
اجزای پمپ پلانجری
پمپهای پلانجری از اجزای مختلفی تشکیل شده اند که هر کدام نقش مهمی در عملکرد صحیح دستگاه دارند. پمپ پلانجر از 6 قطعه تشکیل شده است که عبارتند از :
- پلانجر
- سیلندر
- سوپاپ مکش و دهش
- آب بندها
- محفظه روغن کاری
- یاتاقان ها و میل لنگ
پلانجر: اصلیترین قطعه پمپ است که با حرکت رفت و برگشتی درون سیلندر، فشار لازم برای انتقال سیال را ایجاد میکند. سطح صاف و مقاوم پلانجر باعث می شود در برابر فشارهای بالا و سایش دوام زیادی داشته باشد.
سیلندر: محفظه ای است که پلانجر در آن حرکت می کند. طراحی دقیق سیلندر باعث میشود حرکت پلانجر روان باشد و فشار به طور یکنواخت به سیال منتقل شود.
سوپاپ مکش و دهش: این سوپاپ ها وظیفه کنترل ورود و خروج سیال را بر عهده دارند. سوپاپ مکش هنگام عقب نشینی پلانجر باز می شود و سیال وارد محفظه می گردد، در حالی که سوپاپ دهش هنگام حرکت رو به جلو باز شده و سیال را به سمت خروجی هدایت می کند.
آب بندها: برای جلوگیری از نشتی سیال در فشارهای بالا استفاده می شوند. آببندها معمولا از مواد مقاوم در برابر سایش و حرارت ساخته می شوند تا دوام بیشتری داشته باشند.
محفظه روغن کاری: این بخش وظیفه کاهش اصطکاک بین قطعات متحرک را دارد. روغن کاری مناسب باعث افزایش طول عمر پمپ و کاهش استهلاک اجزا می شود.
یاتاقان ها و میل لنگ: یاتاقان ها حرکت روان پلانجر را تضمین می کنند و میل لنگ وظیفه تبدیل حرکت دورانی موتور به حرکت رفت و برگشتی پلانجر را دارد. این دو بخش هماهنگی لازم برای عملکرد پایدار پمپ را فراهم می کنند.
مزایای پلانجر
پمپ های پلانجری به دلیل طراحی خاص و عملکرد قدرتمند، در بسیاری از صنایع به عنوان یکی از مطمئن ترین گزینه ها شناخته میشوند. این پمپ ها ویژگی هایی دارند که آنها را از سایر پمپ ها متمایز کرده و باعث افزایش کارایی و طول عمرشان در شرایط مختلف می شود.
- توانایی ایجاد فشار بسیار بالا
- قابلیت انتقال سیالات با ویسکوزیته زیاد
- مقاومت در برابر سیالات آلوده
- طول عمر بالا
- امکان استفاده در شرایط سخت
معایب پلانجر
پمپ های پلانجری با وجود مزایای فراوان، محدودیت ها و معایبی نیز دارند که باید پیش از انتخاب و استفاده در نظر گرفته شوند. این معایب بیشتر به هزینه، نگهداری و شرایط کاری مربوط می شوند و می توانند بر تصمیم گیری در صنایع مختلف تاثیر بگذارند.
- هزینه اولیه بالا
- نیاز به سرویس دورهای
- مصرف انرژی بیشتر
- صدای بالاتر هنگام کارکرد

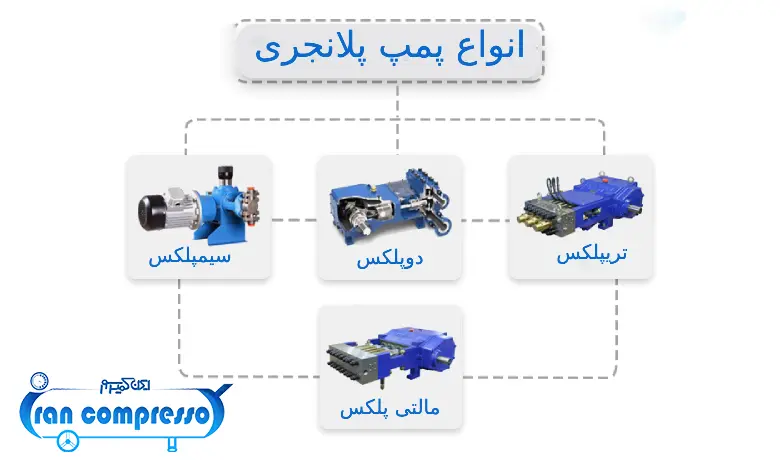

انواع پمپ پلانجری از لحاظ تعداد سیلندر
پمپ های پلانجری بر اساس تعداد سیلندر به دسته های مختلفی تقسیم می شوند که هر کدام توان و کاربرد متفاوتی دارند. این تقسیم بندی تاثیر مستقیمی بر میزان فشار، دبی خروجی و یکنواختی جریان سیال خواهد داشت.
سیمپلکس (Simplex pump)
این نوع پمپ تنها یک سیلندر و یک پلانجر دارد و به دلیل طراحی ساده، برای کاربردهایی با فشار متوسط و دبی کم مناسب است. هزینه نگهداری پایین و ساختار سبک از ویژگی های آن محسوب می شود.
دوپلکس (Duplex plunger pump)
در پمپ های دوبلکس از دو سیلندر و دو پلانجر بهره گرفته می شود، به همین دلیل این مدل ها قادرند فشار بیشتری تولید کنند و جریان خروجی آن ها نسبت به پمپ های سیمپلکس ثبات و یکنواختی بالاتری دارد.
این نوع پمپ معمولا برای جابه جایی سیالاتی با ماهیت سنگین یا ساینده از جمله دوغاب بوکسیت، روغن های غلیظ، گل حفاری، دوغاب زغال سنگ، سیمان، سنگ معدن و حتی بخار استفاده می شود.
تریپلکس (Triplex plunger pump)
با سه سیلندر و سه پلانجر طراحی شده و توانایی ایجاد فشار بالا همراه با جریان یکنواخت تر دارد. این نوع پمپ در صنایع نفت و گاز و سیستم های آتش نشانی بسیار پرکاربرد است.
مالتی پلکس (Multiplex plunger pump)
پمپ های مالتی پلکس شامل سه سیلندر یا بیشتر هستند و برای انتقال سیالات در دبی های بالا یا تحت فشارهای بسیار زیاد مورد استفاده قرار می گیرند.
به دلیل استفاده هم زمان از چند پلانجر، این پمپ ها توانایی ایجاد جریان بسیار پایدار و نیروی قابل توجهی را دارند و به همین علت در پروژه های وسیع صنعتی، پالایشگاهی و فرایندهای سنگین بهترین عملکرد را ارائه می دهند.
انواع پمپ پلانجری از لحاظ جنس پلانجر
پمپ های پلانجری بر اساس جنس پلانجر به انواع مختلفی تقسیم می شوند که هر کدام برای شرایط کاری خاص طراحی شدهاند. انتخاب جنس مناسب پلانجر تاثیر مستقیمی بر دوام، مقاومت و کارایی پمپ در برابر سیالات مختلف دارد.

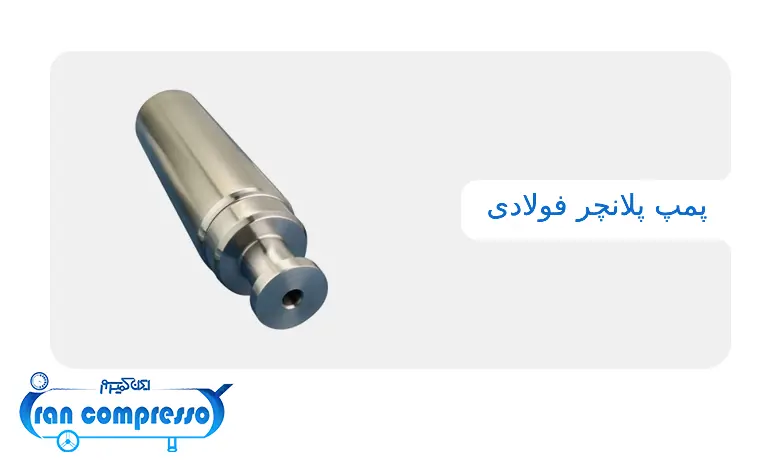

پمپ پلانجر فولادی
این نوع پلانجر مقاومت بالایی در برابر فشار و ضربه دارد و برای سیالاتی با خورندگی کم مناسب است. استفاده از فولاد ضدزنگ نیز باعث افزایش دوام آن در برابر زنگ زدگی می شود.

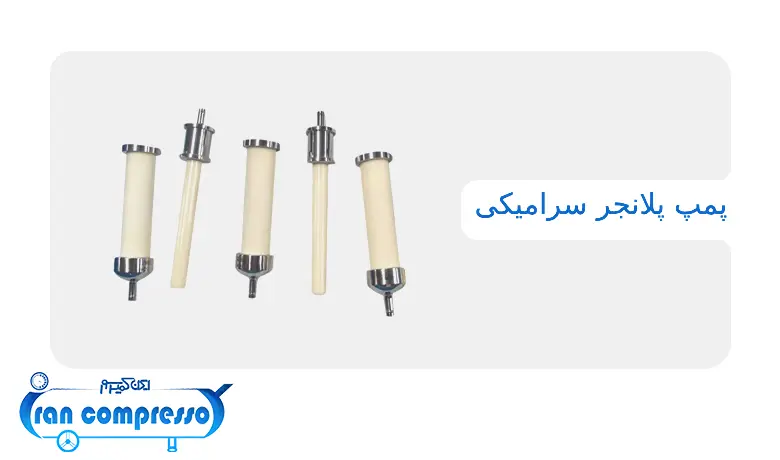

پمپ پلانجر سرامیکی
پلانجر سرامیکی به دلیل مقاومت عالی در برابر خوردگی و سایش، بهترین گزینه برای سیالات شیمیایی و خورنده است. سطح صاف و صیقلی آن اصطکاک کمتری ایجاد کرده و عمر آب بندها را افزایش می دهد.
جمع بندی
پمپ پلانجر یکی از مهم ترین تجهیزات صنعتی برای انتقال سیالات تحت فشار است. این پمپ ها در صنایع نفت، گاز، پتروشیمی، کارواش های صنعتی و سیستم های آتش نشانی کاربرد گسترده دارند. تفاوت اصلی آن با پمپ پیستونی در طول حرکت و نحوه آب بندی است که توانایی تحمل فشارهای بالاتر را فراهم می کند.
پمپ های پلانجری بر اساس تعداد سیلندر به مدل های سیمپلکس، دوپلکس، تریپلکس و مالتی پلکس تقسیم می شوند و جنس پلانجر می تواند فولادی یا سرامیکی باشد. با وجود هزینه اولیه بالا، مزایای فراوان این پمپ ها باعث شده انتخابی مطمئن برای صنایع باشند و شرکت هایی مانند ایران کمپرسور در تامین آن نقش مهمی دارند.
