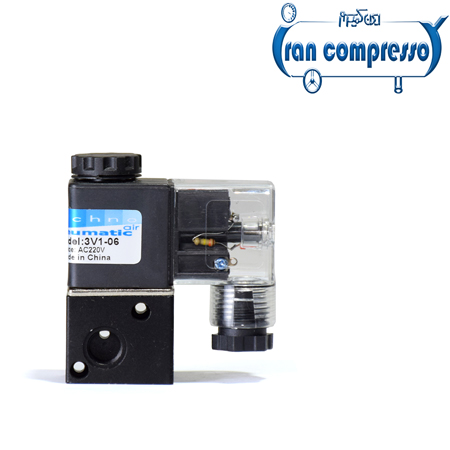

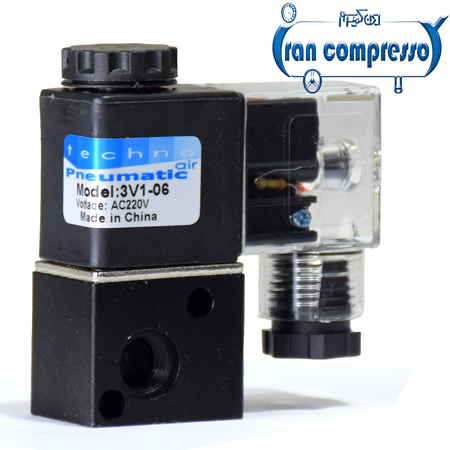

شیربرقی کمپرسورباد

اجزای تشکیل دهنده شیر برقی عبارتد از:

۱ – بدنه

۲ – ورودی سیال

۳ – خرووجی سیال

۴ – سیم پیچ

۵ – قاب سیم پیچ

۶ – اتصال سیم ها

۷ – میله فلزی

۸ – فنر

۹ – دریچه خروجی

وظیفه شیربرقی چیست؟

شیر برقی کمپرسورباد قطعه ای است که بین موتور و مخزن کمپرسور دقیقا کنار شیریکطرفه نصب میشود.وظیفه شیر برقی جلوگیری از فشار امدن بیش از حد بر روی موتور کمپرسور باد حین قطع و وصل کردن های مکرر کمپرسور می باشد.نحوه کارکردن شیربرقی کمپرسورباد را با یک مثال توضیح میدهیم که کاملا واضح شود.

هنگامیکه کمپرسورباد در حال کارکردن می باشد و مثلا در فشار 5 بار قرار دارد.در این حین بنا بر هردلیلی برق کمپرسور قطع میشود.وبعد از چندین ثانیه مجددا برق وصل میشود وکمپرسور دوباره شروع به کار میکند.در این حین و هنگامیکه برق قطع شده به محض خاموش شدن موتور مقداری هوای پرفشار که درمسیر لوله کمپرسور می باشد تا به داخل مخزن هدایت شود بین مخزن و موتور گیر میفتد, دقیقا پشت موتور کمپرسور.درست زمانیکه موتور مجددا میخواهد روشن شود این هوای پرفشار , فشار زیادی را بر موتور میاورد و موتور با تمام توان درهمان لحظه مجبور است تا این هوای پرفشار را از شیر یکطرفه رد کند و به داخل مخزن هدایت نماید.اما اگر شیر برقی در این بین وجود داشت چه اتفاقی می افتاد؟هوای اضافی به راحتی توسط شیر برقی از لوله بین مخزن و موتور خارج میشد ودیگر هیچ فشاری برروی موتور کمپرسور وارد نمیشد.استفاده از شیر برقی در کمپرسور های باد باعث افزایش طول عمر کمپرسور باد میشود.
